Cáp quang 12FO luồn cống PKL DAC sợi thép

Cáp quang 12FO luồn cống PKL DAC sợi thép được phát triển cho nhu cầu này với cấu hình 12 sợi quang Single Mode G.652D, kết hợp kết cấu ống đệm lỏng và phần tử chịu lực bằng thép.

Sản phẩm phù hợp sử dụng cho FTTH, GPON, MAN, LAN, Camera IP và các tuyến truyền dẫn ngoài trời. Cáp có thiết kế nhỏ gọn, vỏ HDPE, khả năng chống nước và chống tia UV, đáp ứng yêu cầu bảo vệ sợi quang trong quá trình triển khai.

12FO PKL DAC – lựa chọn cho tuyến cáp cần nhiều sợi quang

Điểm nổi bật của Cáp quang 12FO luồn cống PKL DAC sợi thép nằm ở cấu hình 12 sợi quang trong một tuyến cáp có kích thước tương đối nhỏ gọn. So với các cấu hình ít sợi hơn, 12FO mang đến thêm dung lượng kết nối cho những tuyến mạng có nhiều điểm đấu nối hoặc cần tính đến khả năng mở rộng sau này.

Theo catalog, dòng PKL DAC được thiết kế với các cấu hình 4FO, 6FO, 8FO và 12FO. Toàn bộ dòng sử dụng sợi Single Mode ITU-T G.652D, phù hợp cho các hệ thống FTTH, GPON, MAN, LAN, Camera IP và truyền dẫn ngoài trời.

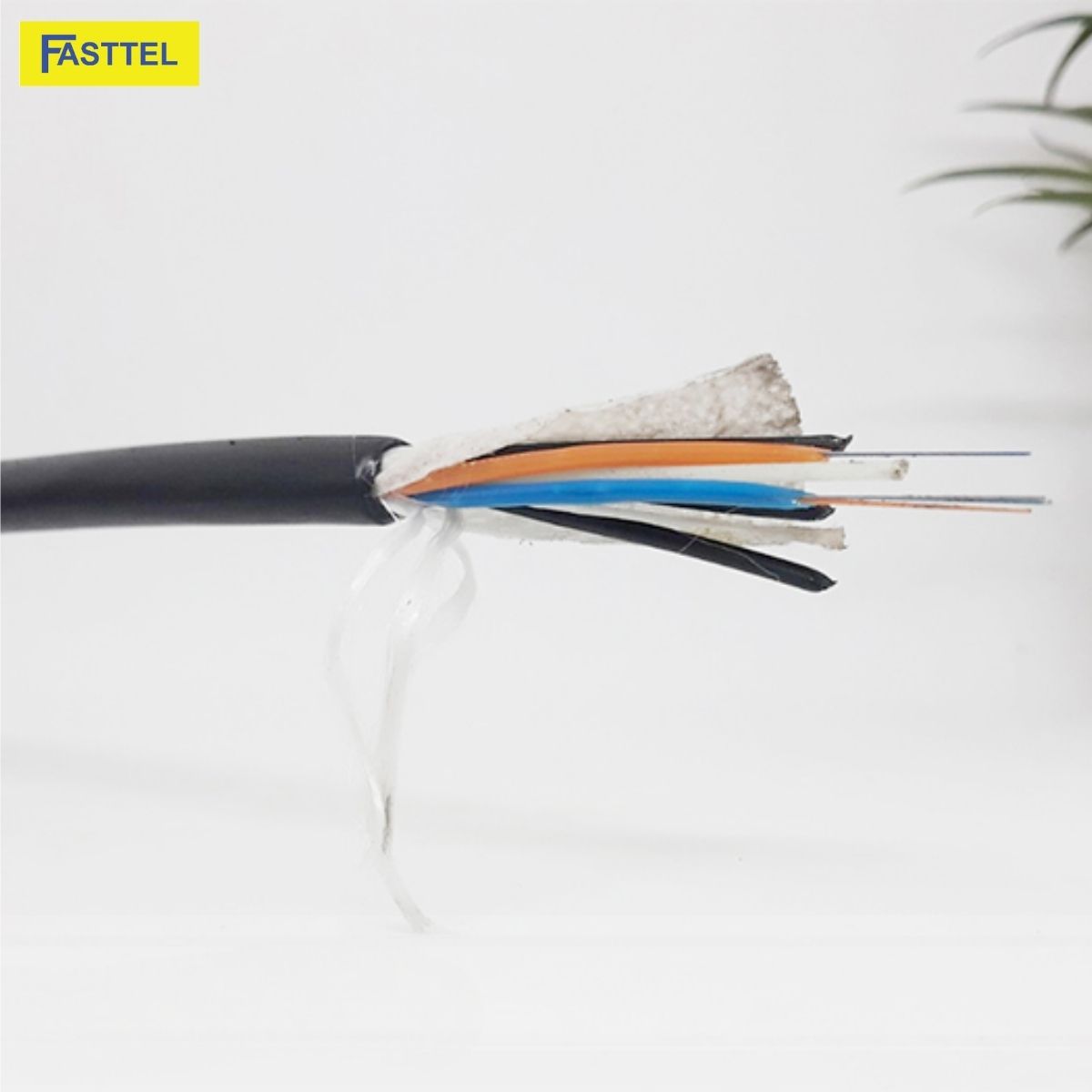

Thiết kế ống đệm lỏng bảo vệ sợi quang

12 sợi quang bên trong cáp được bố trí trong ống đệm lỏng PBT. Bên trong ống có hợp chất gel chống thấm giúp hạn chế nước xâm nhập và bảo vệ sợi quang trước những tác động như rung động.

Cấu trúc ống lỏng cũng tạo điều kiện để sợi quang có thể dịch chuyển trong ống, từ đó tăng khả năng bảo vệ sợi trước các tác động cơ học trong quá trình sử dụng.

Bên cạnh đó, băng chống thấm nước được sử dụng quanh lõi cáp nhằm tăng khả năng ngăn nước xâm nhập theo cả chiều ngang và chiều dọc của cáp.

Sợi thép mạ kẽm tăng khả năng chịu lực

Không chỉ tập trung vào khả năng truyền dẫn, Cáp quang 12FO PKL DAC còn được thiết kế để đáp ứng các yêu cầu về cơ lý của tuyến cáp.

Hai dây thép mạ kẽm được bố trí đối xứng hai bên lõi cáp, đóng vai trò phần tử chịu lực. Theo catalog, sản phẩm có:

• Lực căng tối đa trong vận hành (MOT): ≥1,0 kN
• Lực căng tối đa cho phép (MAT): ≥1,5 kN
• Khả năng chịu nén: ≥2 kN/100 mm
• Khả năng chịu xoắn: ≥10 chu kỳ

Các chỉ tiêu này được kiểm tra theo những tiêu chuẩn và phương pháp tương ứng được quy định trong catalog.

Vỏ HDPE bảo vệ cáp ngoài trời

Phần ngoài cùng của Cáp quang 12FO luồn cống PKL DAC sợi thép sử dụng vật liệu HDPE, có màu đen và được yêu cầu đảm bảo bề mặt tròn đều, nhẵn, không có lỗ, chỗ nối hoặc các khuyết tật ảnh hưởng đến chất lượng cáp.

Kết hợp với gel chống thấm và băng chống thấm, lớp vỏ HDPE tạo thành hệ thống bảo vệ nhiều lớp cho lõi cáp. Catalog xác nhận sản phẩm có khả năng chống nước và chống tia UV, phù hợp với môi trường triển khai ngoài trời.

Khả năng truyền dẫn của sợi quang G.652D

Cáp quang 12FO luồn cống PKL DAC sợi thép sử dụng sợi quang Single Mode G.652D. Theo catalog, sợi có đường kính lớp vỏ phản xạ 125 ±1 μm, bước sóng cắt ≤1260 nm và các chỉ tiêu về suy hao được quy định tại 1310 nm và 1550 nm.

Hệ số suy hao tối đa được công bố:

• ≤0,36 dB/km tại 1310 nm
• ≤0,22 dB/km tại 1550 nm

Các chỉ tiêu sợi quang được kiểm tra theo những tiêu chuẩn IEC tương ứng được nêu trong tài liệu kỹ thuật.

Cáp quang 12FO PKL DAC được sử dụng ở đâu?

Nhờ cấu hình 12 sợi và kết cấu bảo vệ phù hợp cho môi trường ngoài trời, sản phẩm có thể được sử dụng trong nhiều hệ thống hạ tầng mạng:

Mạng FTTH và GPON

Cáp có thể sử dụng trong các tuyến hạ tầng FTTH, GPON cần kết nối nhiều điểm hoặc có nhu cầu dự phòng sợi cho quá trình mở rộng mạng.

Mạng MAN và LAN

Sợi quang Single Mode G.652D phù hợp với các hệ thống truyền dẫn trong mạng đô thị MAN và các hệ thống LAN theo cấu hình triển khai thực tế.

Hệ thống Camera IP

Cáp có thể được sử dụng để truyền tín hiệu trong các hệ thống Camera IP, đặc biệt với những tuyến cần triển khai ngoài trời.

Tuyến truyền dẫn ngoài trời

Kết cấu ống đệm lỏng, gel chống thấm, băng chống thấm và vỏ HDPE giúp cáp phù hợp với các tuyến truyền dẫn ngoài trời theo yêu cầu của hệ thống.

Điều kiện lắp đặt và sử dụng

Theo catalog, Cáp quang 12FO PKL DAC có phạm vi nhiệt độ tương đối rộng:

• Nhiệt độ lắp đặt: -30°C đến +60°C
• Nhiệt độ làm việc: -40°C đến +70°C
• Nhiệt độ lưu kho: -40°C đến +70°C
• Độ ẩm: ≤95%
• Chống tia UV: Có
• Chống nước: Có

Vì sao nên chọn Cáp quang 12FO luồn cống PKL DAC sợi thép?

Nếu công trình cần một loại cáp có 12 sợi quang, kích thước gọn và cấu trúc bảo vệ chắc chắn, PKL DAC 12FO là phương án đáng cân nhắc.

Sản phẩm kết hợp sợi Single Mode G.652D, ống đệm lỏng PBT, gel chống thấm, băng chống thấm, 02 dây thép mạ kẽm và vỏ HDPE. Sự kết hợp này giúp cáp đáp ứng đồng thời yêu cầu về truyền dẫn và bảo vệ cơ học trong quá trình triển khai.

Đặc biệt, cấu hình 12FO giúp doanh nghiệp và nhà thầu có thêm số lượng sợi để phân bổ cho các tuyến kết nối, dự phòng hoặc phục vụ mở rộng hệ thống trong tương lai.

Mua Cáp quang 12FO luồn cống PKL DAC sợi thép

Cáp quang 12FO luồn cống PKL DAC sợi thép phù hợp cho các công trình FTTH, GPON, MAN, LAN, Camera IP và hệ thống truyền dẫn ngoài trời. Với 12 sợi quang Single Mode G.652D, phần tử chịu lực bằng thép mạ kẽm cùng hệ thống chống thấm và vỏ HDPE, sản phẩm đáp ứng nhiều yêu cầu triển khai cáp quang trong thực tế.

FASTTEL cung cấp dòng cáp quang luồn cống PKL DAC với các cấu hình 4FO, 6FO, 8FO và 12FO, giúp lựa chọn số lượng sợi phù hợp với từng quy mô công trình.

Liên hệ FASTTEL để được tư vấn sản phẩm, cấu hình cáp và báo giá Cáp quang 12FO luồn cống PKL DAC sợi thép phù hợp với nhu cầu của bạn.
