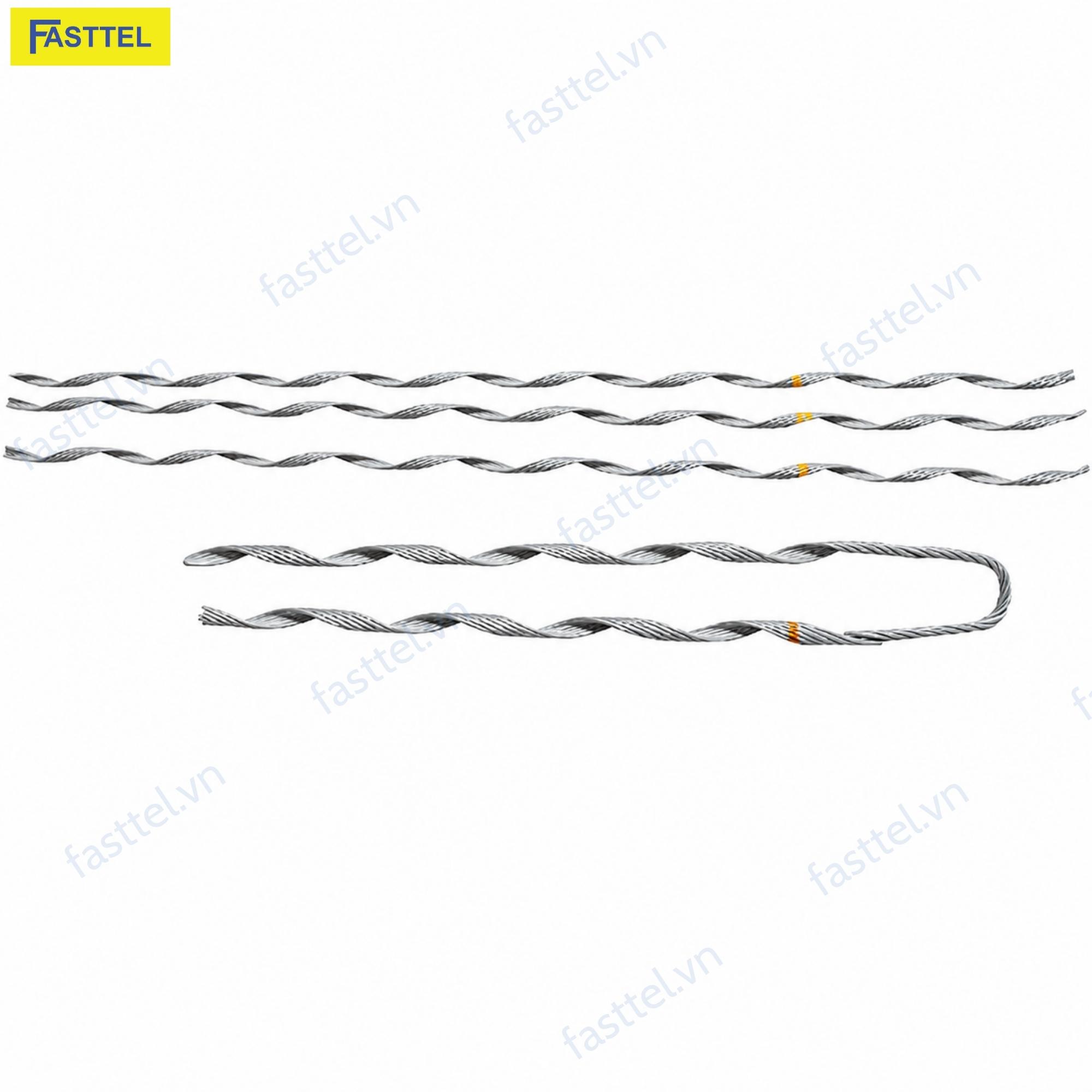

Dây Néo KV200 là phụ kiện chịu lực chuyên dụng được sử dụng trong hệ thống neo cáp quang ADSS có khoảng vượt thiết kế 200m. Sản phẩm phù hợp với cáp quang có đường kính từ 12,6mm đến 14,6mm, đáp ứng lực căng tối đa ≥13,8kN, phù hợp cho các tuyến truyền dẫn viễn thông và điện lực triển khai ngoài trời.

Dây Néo KV200 có kết cấu bện xoắn 2 lớp, bao gồm dây chịu lực bên trong (lớp lót trong) dài ≥1100mm và dây néo ngoài (lớp xoắn ngoài) dài ≥600mm. Các sợi được chế tạo từ thép cường lực mạ kẽm chống gỉ và phủ cát kỹ thuật tại vùng làm việc nhằm tăng ma sát, hỗ trợ chống trượt cáp.

Thiết kế bện xoắn giúp các sợi ôm đều quanh cáp và phân bố lực trên vùng tiếp xúc rộng, góp phần duy trì sự ổn định của cáp tại điểm neo.

Dây Néo KV200 là gì?

Dây Néo KV200 hay dây néo ADSS KV200 là tập hợp các sợi thép cường lực được tạo hình xoắn theo kích thước của cáp quang. Khi lắp đặt, dây bện ôm quanh thân cáp để tạo lực giữ và truyền lực căng của tuyến đến các cấu kiện neo trên cột.

Đối với KV200, sản phẩm sử dụng cấu tạo hai lớp:

Lớp lót trong tiếp xúc trực tiếp với vỏ cáp, tạo vùng phân bố lực dài và hỗ trợ bảo vệ cáp.

Lớp xoắn ngoài được lắp bên ngoài lớp lót, tạo kết cấu neo và truyền lực đến củ néo cùng các phụ kiện liên kết.

Cấu tạo này đặc biệt phù hợp với các tuyến ADSS có yêu cầu chịu lực lớn hơn so với các khoảng vượt ngắn.

Cấu tạo Dây Néo ADSS KV200

1. Dây chịu lực bên trong – Lớp lót trong

Lớp lót trong là phần được lắp trực tiếp lên vỏ cáp ADSS.

Vật liệu

Sử dụng thép cường lực mạ kẽm chống gỉ sét, đáp ứng yêu cầu về độ bền cơ học và khả năng làm việc ngoài trời.

Chiều dài

Chiều dài tiêu chuẩn:

≥1100mm

Chiều dài lớn tạo vùng tiếp xúc rộng giữa dây bện và cáp, giúp phân bố lực trên thân cáp.

Thiết kế bện xoắn

Số lượng và đường kính của các sợi thép được thiết kế đảm bảo bện phủ kín hoàn toàn vùng vỏ cáp quang tiếp xúc.

Nhờ đó, lực kéo không tập trung tại một điểm nhỏ mà được phân bố dọc theo vùng làm việc của lớp lót.

Phủ cát kỹ thuật

Bề mặt dây được phủ cát kỹ thuật nhằm tăng độ nhám và ma sát giữa dây bện với vỏ cáp, hỗ trợ hạn chế hiện tượng cáp bị trượt khi chịu tải.

2. Dây Néo Ngoài – Lớp Xoắn Ngoài

Lớp dây néo ngoài được lắp phủ lên lớp lót trong và đóng vai trò quan trọng trong việc tạo thành kết cấu neo hoàn chỉnh.

Vật liệu

• Thép cường lực.
• Bề mặt mạ kẽm.
• Chống gỉ sét và oxy hóa.

Chiều dài

Chiều dài tiêu chuẩn của lớp ngoài:

≥600mm

Kết cấu

Các sợi được tạo hình bện xoắn để bao phủ kín cấu kiện tại vùng làm việc. Kết cấu này giúp truyền lực từ lớp lót trong đến các phụ kiện của bộ néo.

Bề mặt phủ cát

Dây néo ngoài cũng được phủ cát kỹ thuật, giúp tăng ma sát giữa các lớp và tối ưu khả năng giữ của hệ thống.

Ưu điểm nổi bật của Dây Néo KV200

Chịu lực căng ≥13,8kN

Sản phẩm được thiết kế cho hệ thống ADSS KV200 với lực căng tối đa từ 13,8kN trở lên.

Kết cấu bện xoắn 2 lớp

Cấu tạo gồm lớp trong và lớp ngoài giúp tạo hệ thống chịu lực đồng bộ, phù hợp với tuyến có khoảng vượt 200m.

Lớp trong dài ≥1100mm

Vùng tiếp xúc dài hỗ trợ phân bố lực đều hơn trên thân cáp, hạn chế tập trung ứng suất tại điểm neo.

Lớp ngoài dài ≥600mm

Lớp bện ngoài tạo kết cấu neo chắc chắn và truyền lực đến hệ thống phụ kiện liên kết.

Phủ cát kỹ thuật chống trượt

Bề mặt phủ cát giúp tăng hệ số ma sát, nâng cao độ bám và hỗ trợ hạn chế dịch chuyển cáp khi hệ thống chịu lực kéo.

Thép cường lực mạ kẽm

Vật liệu có độ bền cơ học cao kết hợp lớp mạ kẽm chống gỉ, thích hợp cho các tuyến cáp ngoài trời.

Vai trò của kết cấu bện xoắn 2 lớp

Một trong những đặc điểm quan trọng của Dây Néo KV200 là cấu tạo hai lớp riêng biệt.

Lớp trong có nhiệm vụ ôm sát cáp và tạo vùng truyền lực. Trong khi đó, lớp ngoài liên kết lớp trong với các cấu kiện của hệ thống neo.

Chuỗi truyền lực có thể được mô tả:

Cáp ADSS → Lớp lót trong → Lớp xoắn ngoài → Củ néo → Giá đỡ/Gông → Cột

Nhờ đó, lực căng của tuyến được truyền về kết cấu cột thông qua hệ thống phụ kiện thay vì tập trung trực tiếp tại một điểm trên vỏ cáp.

Vì sao Dây Néo KV200 cần phủ cát kỹ thuật?

Khả năng giữ cáp phụ thuộc đáng kể vào ma sát tại vùng tiếp xúc giữa dây bện và các cấu kiện.

Lớp cát kỹ thuật tạo bề mặt nhám hơn, góp phần:

• Tăng ma sát.
• Tăng khả năng bám.
• Hạn chế trượt cáp.
• Hỗ trợ truyền lực giữa các lớp.
• Duy trì độ ổn định của điểm neo.

Đây là đặc điểm quan trọng đối với hệ thống KV200 có lực căng thiết kế lên tới ≥13,8kN.

Ứng dụng của Dây Néo KV200

Dây Néo ADSS KV200 được sử dụng trong:

• Tuyến cáp quang ADSS khoảng vượt 200m.
• Hệ thống truyền dẫn viễn thông.
• Tuyến cáp quang đi trên cột điện.
• Công trình điện lực.
• Hạ tầng cáp quang ngoài trời.
• Mạng truyền dẫn khu công nghiệp.
• Hệ thống camera giám sát.
• Tuyến truyền dữ liệu.
• Điểm đầu và cuối tuyến.
• Các vị trí cần neo cáp theo thiết kế.

Dây Néo KV200 kết hợp với Củ Néo KV200

Để tạo thành Bộ Néo ADSS KV200 hoàn chỉnh, Dây Néo thường được sử dụng cùng củ néo và các cấu kiện liên kết tương thích.

Một cấu hình có thể bao gồm:

• Dây Néo KV200 – lớp lót trong.
• Dây Néo KV200 – lớp xoắn ngoài.
• Còng néo.
• Móc nối mở rộng.
• Khuyên lót.
• Bulong liên kết.
• Chốt hãm chống tháo.

Việc lựa chọn đồng bộ các thành phần giúp hệ thống đáp ứng đúng yêu cầu cơ học của tuyến.

Hướng dẫn lắp đặt Dây Néo KV200

Bước 1: Kiểm tra cáp

Xác định đường kính ngoài của cáp nằm trong khoảng 12,6–14,6mm.

Bước 2: Lắp lớp lót trong

Đặt lớp dây chịu lực bên trong đúng vị trí và bện theo chiều xoắn được tạo hình sẵn.

Các sợi phải ôm đều quanh thân cáp và không chồng chéo bất thường.

Bước 3: Lắp lớp xoắn ngoài

Dây néo ngoài được lắp phủ lên lớp trong theo đúng vị trí thiết kế.

Bước 4: Kết nối với củ néo

Đưa đầu dây vào khuyên lót và liên kết với củ néo cùng các cấu kiện trên cột.

Bước 5: Kiểm tra

Kiểm tra độ ôm của dây bện, lớp phủ cát, phụ kiện liên kết và toàn bộ hệ thống trước khi đưa vào chịu tải.

Lưu ý khi lựa chọn và sử dụng

Đường kính dây néo phải phù hợp với đường kính thực tế của cáp ADSS. Không nên sử dụng Dây Néo có dải đường kính không tương thích vì có thể ảnh hưởng đến khả năng ôm và giữ cáp.

Trước khi thi công cần kiểm tra:

• Dây bện không bị biến dạng.
• Lớp mạ kẽm không hư hỏng nghiêm trọng.
• Lớp phủ cát còn nguyên vẹn.
• Chiều xoắn đúng thiết kế.
• Phụ kiện đi kèm tương thích.
• Cáp nằm trong dải Ø12,6–14,6mm.

Dây Néo KV200 FASTTEL

FASTTEL cung cấp đồng bộ các dòng Dây Néo ADSS, Củ Néo ADSS, Bộ Néo ADSS, Bộ Treo, Củ Treo và Dây Bện Lót phục vụ các công trình điện lực và viễn thông.

Thông số nổi bật của Dây Néo KV200:

• Khoảng vượt: 200m.
• Đường kính cáp: 12,6–14,6mm.
• Lực căng: ≥13,8kN.
• Kết cấu: 02 lớp bện xoắn.
• Lớp trong: ≥1100mm.
• Lớp ngoài: ≥600mm.
• Vật liệu: Thép cường lực mạ kẽm.
• Bề mặt: Phủ cát kỹ thuật chống trượt.

Câu hỏi thường gặp

Dây Néo KV200 dùng cho khoảng vượt bao nhiêu?

Sản phẩm được thiết kế cho khoảng vượt 200m.

Đường kính cáp phù hợp là bao nhiêu?

Dây Néo phù hợp với cáp ADSS đường kính 12,6–14,6mm.

Lực căng tối đa của Dây Néo KV200?

Sản phẩm đáp ứng lực căng tối đa ≥13,8kN.

Dây Néo KV200 có mấy lớp?

Sản phẩm gồm 02 lớp bện xoắn: lớp lót trong và lớp xoắn ngoài.

Lớp lót trong dài bao nhiêu?

Chiều dài tiêu chuẩn ≥1100mm.

Lớp xoắn ngoài dài bao nhiêu?

Chiều dài tiêu chuẩn ≥600mm.

Vì sao dây bện được phủ cát?

Cát kỹ thuật giúp tăng độ nhám và ma sát tại vùng tiếp xúc, hỗ trợ tăng lực giữ và chống trượt cáp.
