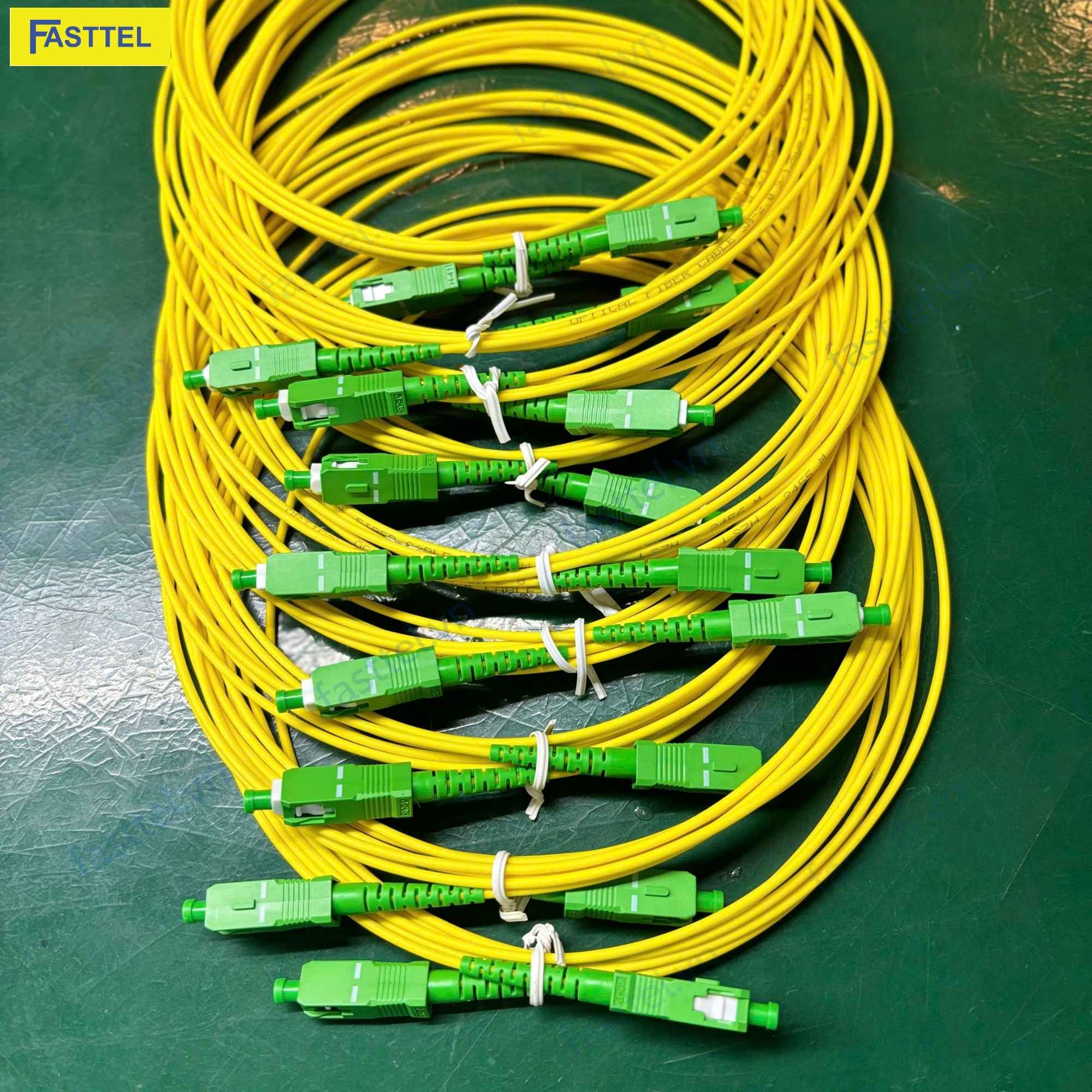

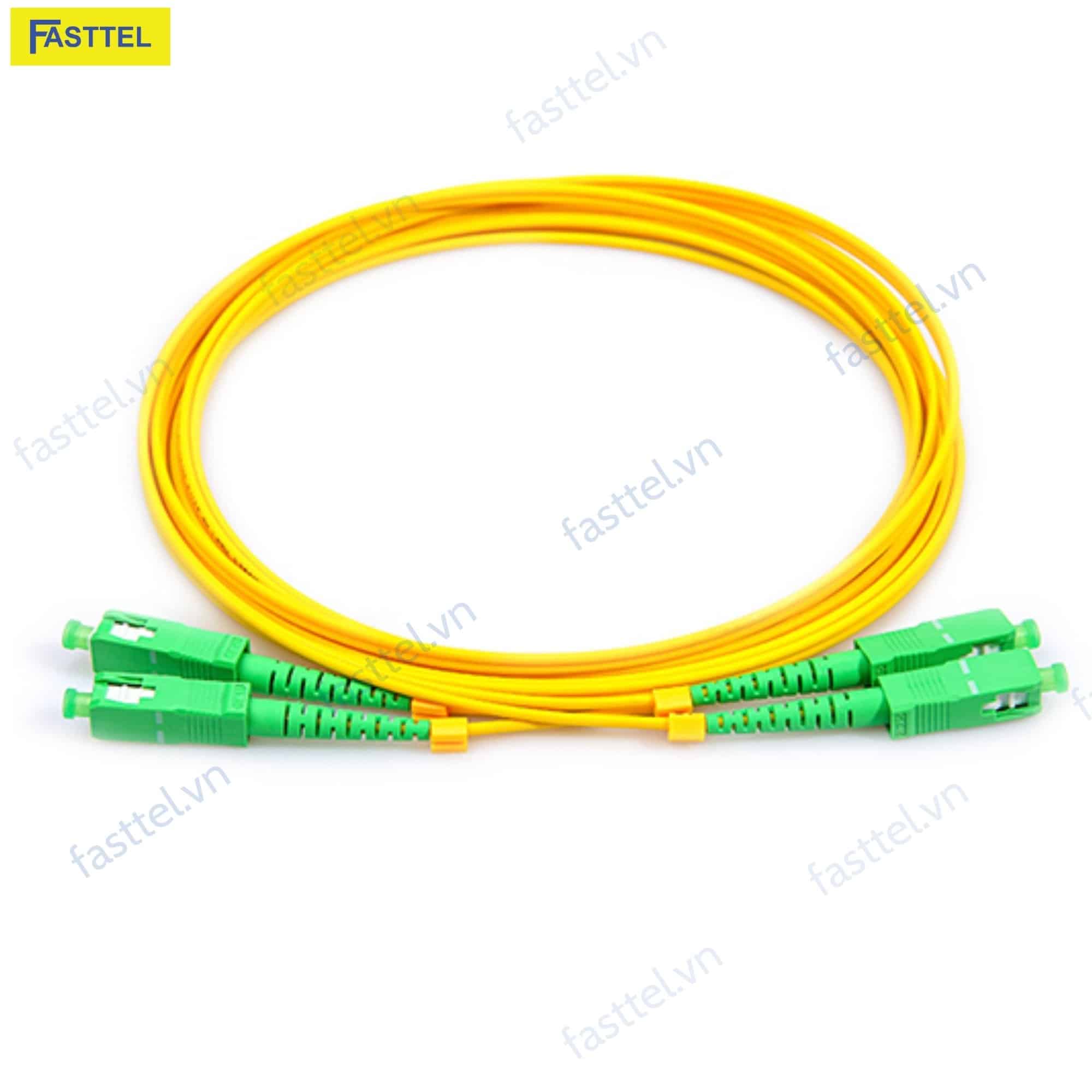

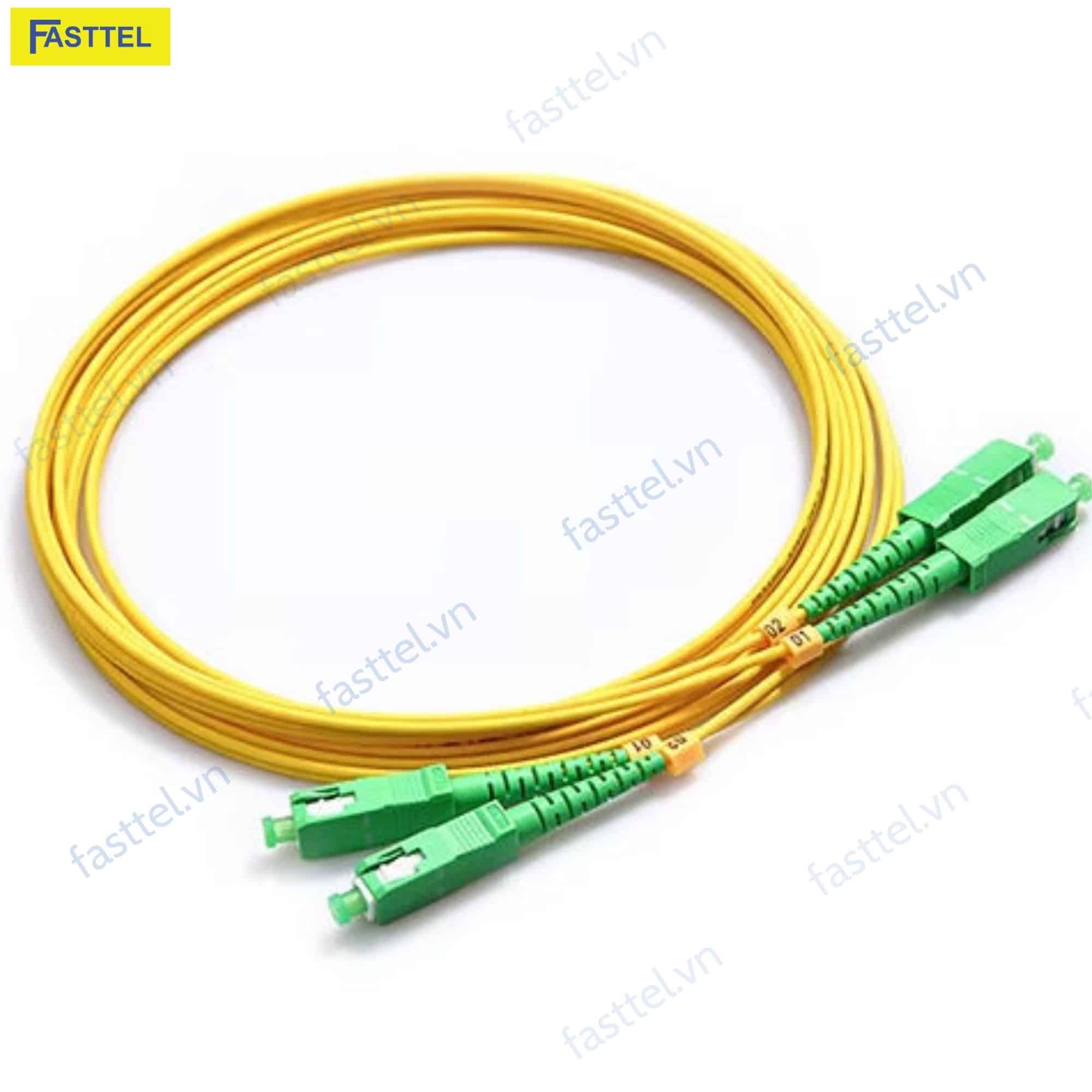

Dây nhảy quang SC/APC – SC/APC là loại dây patch cord quang Single-mode được trang bị đầu nối SC/APC ở cả hai đầu, chuyên dùng để kết nối thiết bị trong hệ thống truyền dẫn cáp quang. Sản phẩm sử dụng sợi quang Single-mode 9/125µm, hỗ trợ các bước sóng phổ biến 1310nm, 1490nm và 1550nm, phù hợp với mạng FTTH, GPON, ODF và nhiều hệ thống truyền dẫn quang.
Với suy hao chèn IL ≤0.3dB và suy hao phản hồi của đầu nối APC đạt RL ≥60dB, dây nhảy giúp duy trì chất lượng tín hiệu ổn định tại các điểm kết nối. Đầu connector sử dụng ferrule bằng gốm Zirconia, có độ chính xác cao và độ bền cắm/rút ≥1.000 lần.
Sản phẩm có thể sử dụng áo cáp đường kính 2.0mm hoặc 3.0mm, màu vàng đặc trưng của dây quang Single-mode.
Dây nhảy quang SC/APC – SC/APC là gì?
Dây nhảy quang hay Fiber Optic Patch Cord là đoạn cáp quang được gia công sẵn đầu connector tại hai đầu để kết nối trực tiếp giữa thiết bị quang, ODF, adapter hoặc các thành phần trong mạng truyền dẫn.
Đối với sản phẩm này, cả hai đầu đều sử dụng chuẩn SC/APC. APC (Angled Physical Contact) sử dụng bề mặt tiếp xúc được đánh bóng theo góc nghiêng, giúp giảm tín hiệu phản xạ ngược tại điểm kết nối.
Cấu hình SC/APC – SC/APC được sử dụng rộng rãi trong:
- Hệ thống FTTH.
- Mạng GPON.
- ODF quang.
- Tủ phối quang.
- Thiết bị truyền dẫn quang.
- Hệ thống viễn thông.
- Mạng CATV quang.
- Các hệ thống yêu cầu kiểm soát phản xạ tín hiệu.
Cấu tạo dây nhảy quang SC/APC – SC/APC
Sợi quang Single-mode 9/125µm
- Sản phẩm sử dụng sợi quang Single-mode 9/125µm, trong đó lõi truyền dẫn có đường kính khoảng 9µm và lớp cladding có đường kính 125µm.
- Single-mode được sử dụng phổ biến trong các hệ thống truyền dẫn viễn thông cần truyền tín hiệu trên khoảng cách xa với mức suy hao thấp.

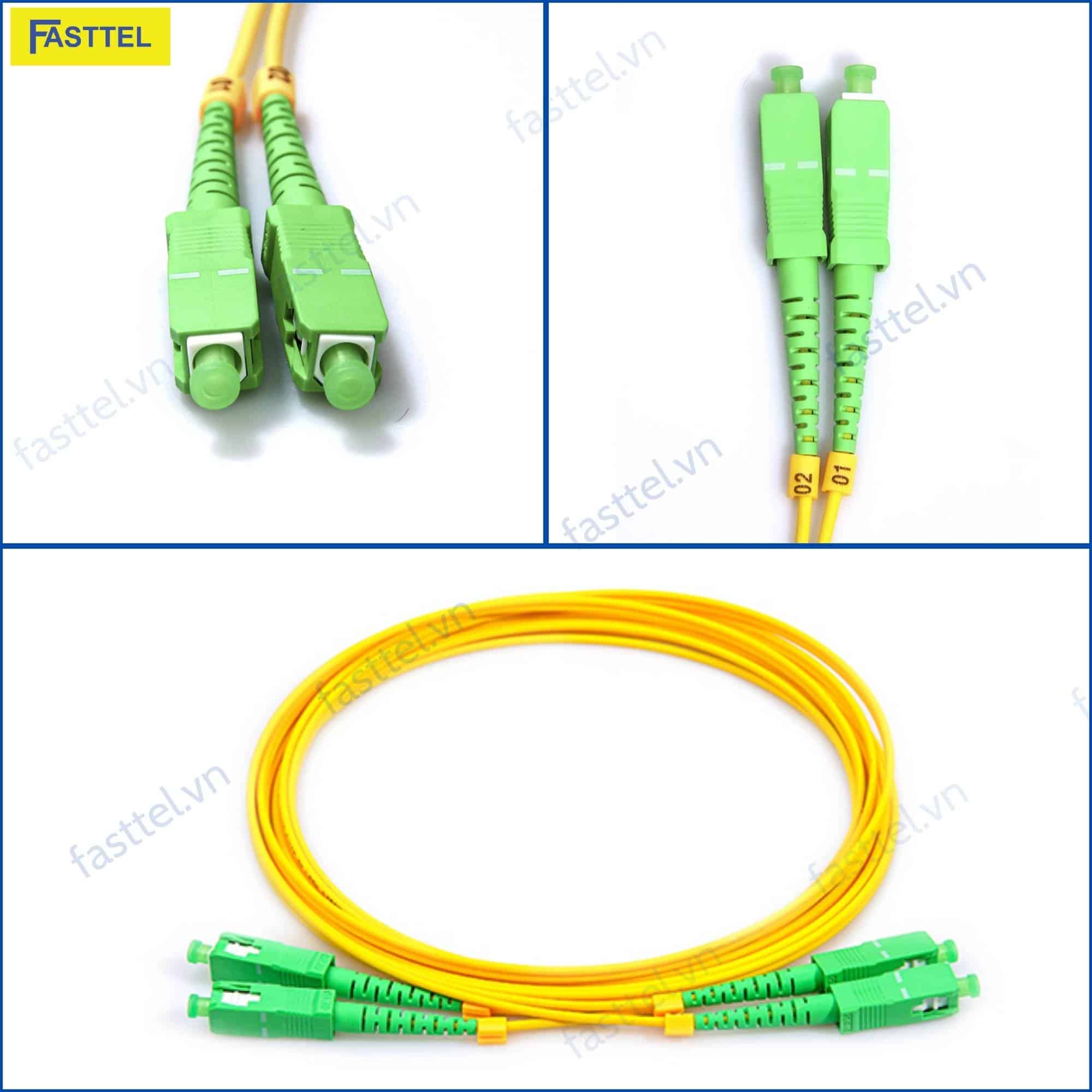

Hai đầu connector SC/APC
- Dây được gia công sẵn: SC/APC ← Cáp quang Single-mode → SC/APC
- Connector SC có thiết kế dạng push-pull, thuận tiện khi kết nối vào adapter, ODF và thiết bị quang.
- Đầu APC thường được nhận biết bằng màu xanh lá, giúp kỹ thuật viên dễ dàng phân biệt với SC/UPC trong quá trình thi công.
Ferrule Ceramic Zirconia
- Ferrule là bộ phận giữ và định tâm sợi quang tại đầu connector.
- Sản phẩm sử dụng Ceramic Zirconia, giúp duy trì độ chính xác của vị trí sợi tại điểm tiếp xúc và phù hợp với yêu cầu kết nối quang có độ chính xác cao.
Vỏ connector bằng nhựa kỹ thuật
- Vỏ đầu nối sử dụng nhựa kỹ thuật chịu lực, giúp bảo vệ các bộ phận bên trong connector trong quá trình thi công, kết nối và vận hành.
Đường kính áo cáp 2.0mm và 3.0mm
Dây nhảy có thể được cung cấp với hai kích thước áo cáp:
- 2.0mm: nhỏ gọn, thuận tiện khi bố trí trong ODF hoặc tủ có mật độ kết nối cao.
- 3.0mm: lớp áo cáp lớn hơn, phù hợp với nhiều ứng dụng đấu nối thông dụng trong phòng thiết bị.
- Việc lựa chọn 2.0mm hay 3.0mm phụ thuộc vào yêu cầu của hệ thống và không gian bố trí dây.
Ưu điểm của Dây Nhảy Quang SC/APC – SC/APC
Sản phẩm có nhiều đặc điểm phù hợp với hệ thống truyền dẫn quang:
- Sử dụng sợi Single-mode 9/125µm.
- Hai đầu connector chuẩn SC/APC.
- Suy hao chèn thấp ≤0.3dB.
- Suy hao phản hồi ≥60dB.
- Hỗ trợ 1310/1490/1550nm.
- Ferrule Ceramic Zirconia.
- Đường kính áo cáp 2.0mm hoặc 3.0mm.
- Độ bền cắm/rút ≥1.000 lần.
- Màu vàng giúp nhận diện dây Single-mode.
- Dễ dàng kết nối với adapter SC/APC.
Ứng dụng của dây nhảy quang SC/APC – SC/APC
Dây nhảy được sử dụng để kết nối giữa nhiều thành phần của hệ thống quang như:
ODF quang
Kết nối từ adapter trên ODF đến thiết bị truyền dẫn hoặc các ODF khác.
Hệ thống GPON
Phù hợp với các hệ thống mạng quang thụ động sử dụng đầu nối SC/APC.
FTTH
Sử dụng trong mạng cáp quang đến hộ gia đình, văn phòng và doanh nghiệp.
Thiết bị quang
Kết nối với các thiết bị có giao diện quang tương thích.
Trạm chuyển mạch
Sử dụng để đấu nối và tổ chức đường truyền quang trong phòng thiết bị.
Router/Switch quang
Kết nối với thiết bị mạng thông qua module hoặc giao diện quang tương thích.
Dây nhảy quang SC/APC khác SC/UPC như thế nào?
| Tiêu chí | SC/APC | SC/UPC |
| Màu nhận diện phổ biến | Xanh lá | Xanh dương |
| Kiểu đánh bóng | Góc nghiêng APC | UPC |
| Return Loss tham chiếu | ≥60dB | ≥50dB |
| Khả năng hạn chế phản xạ ngược | Cao | Tốt |
| Ứng dụng phổ biến | FTTH, GPON, PON | Data, thiết bị mạng, ODF |
Không nên kết nối trực tiếp đầu APC với UPC, do hình dạng bề mặt tiếp xúc khác nhau có thể làm tăng suy hao và ảnh hưởng đến chất lượng kết nối.
Hướng dẫn sử dụng và bảo quản
Để duy trì chất lượng truyền dẫn của dây nhảy quang, trong quá trình sử dụng cần chú ý:
- Không uốn dây dưới bán kính 30mm.
- Không kéo căng dây quá mức.
- Không để đầu ferrule tiếp xúc trực tiếp với bụi bẩn.
- Giữ nắp bảo vệ đầu connector khi chưa sử dụng.
- Làm sạch đầu connector bằng dụng cụ chuyên dụng trước khi kết nối khi cần.
- Không để vật nặng đè trực tiếp lên dây.
- Không cắm đầu SC/APC vào adapter không tương thích.
Dây Nhảy Quang SC/APC – SC/APC FASTTEL
Dây Nhảy Quang SC/APC – SC/APC phù hợp cho nhà thầu, kỹ thuật viên và đơn vị triển khai hạ tầng cần một giải pháp kết nối quang Single-mode ổn định.
Các thông số nổi bật gồm:
- Single-mode 9/125µm
- SC/APC – SC/APC
- IL ≤0.3dB
- RL ≥60dB
- 1310/1490/1550nm
- Ferrule Ceramic Zirconia
- Áo cáp 2.0/3.0mm
- ≥1.000 lần cắm/rút
- Bán kính uốn ≥30mm
- Áo cáp màu vàng
Sản phẩm có thể kết hợp đồng bộ với ODF, adapter, hộp phối quang và các thiết bị quang tương thích trong hệ thống viễn thông.
Câu hỏi thường gặp
Dây nhảy quang SC/APC – SC/APC là Single-mode hay Multimode?
Sản phẩm sử dụng sợi Single-mode 9/125µm.
Suy hao chèn của dây là bao nhiêu?
Insertion Loss đạt ≤0.3dB.
Return Loss của đầu SC/APC bao nhiêu?
Đầu nối APC có Return Loss ≥60dB theo thông số sản phẩm.
Dây có những đường kính nào?
Có thể sử dụng áo cáp 2.0mm hoặc 3.0mm.
Dây SC/APC thường có màu gì?
Áo dây Single-mode thường có màu vàng, trong khi đầu connector SC/APC thường được nhận biết bằng màu xanh lá.
Có thể dùng dây cho GPON không?
Có. SC/APC – SC/APC là cấu hình phổ biến trong nhiều hệ thống FTTH và GPON.
