Gông E cuốn cáp dự phòng ( gông đôi, dùng bulong)

Gông E cuốn cáp dự phòng (gông đôi, dùng bulong) là phụ kiện chuyên dụng phục vụ việc cuốn và lưu trữ cáp quang dự phòng trên cột điện, cột viễn thông. Khác với thiết kế dùng đế ốp, phiên bản gông đôi sử dụng hệ thống thanh đỡ, thanh kẹp và bulong liên kết để tạo thành kết cấu cố định chắc chắn trên cột.

Sản phẩm được chế tạo từ thép carbon mạ kẽm nhúng nóng, kết hợp các chi tiết chịu lực và móc treo cáp đồng bộ. Với tải trọng làm việc an toàn ≥ 20 kg, Gông E phù hợp cho các tuyến cáp ngoài trời cần lưu trữ lượng cáp dự phòng lớn và yêu cầu kết cấu ổn định.

Ưu điểm của gông E cuốn cáp dự phòng (gông đôi dùng bulong)

Ảnh: Ưu điểm của gông E gông đôi dùng bulong

Với kết cấu được thiết kế riêng cho việc lưu trữ cáp dự phòng trên cột, Gông E cuốn cáp dự phòng mang đến nhiều ưu điểm trong quá trình triển khai hạ tầng viễn thông:

• Thiết kế gông đôi dùng bulong, tạo liên kết chắc chắn với cột.
• 02 thanh đỡ và 02 thanh kẹp bằng thép hộp có độ bền tốt.
• 06 móc treo Ø12 mm giúp giữ vòng cáp ổn định.
• Có thêm 06 móc khóa cáp hỗ trợ cố định phần cáp dự phòng.
• Bulong M12 × 320 mm đáp ứng yêu cầu liên kết kết cấu.
• Trang bị thanh hãm giúp tăng độ ổn định cho cụm gông.
• Đường kính vòng cuốn khoảng 600 mm.
• Tải trọng làm việc an toàn ≥ 20 kg.
• Mạ kẽm nhúng nóng với lớp mạ ≥ 65 μm, phù hợp môi trường ngoài trời.
• Tuổi thọ thiết kế ≥ 20 năm.

Gông E cuốn cáp dự phòng được sử dụng ở đâu?

Gông E gông đôi dùng bulong được sử dụng trong các tuyến cáp quang và hạ tầng viễn thông triển khai trên cột. Sản phẩm tạo vị trí riêng để lưu trữ phần cáp dư, giúp tuyến cáp được tổ chức gọn gàng mà vẫn đảm bảo khả năng tiếp cận khi cần bảo trì.

Gông phù hợp với:

• Cột điện có triển khai cáp quang, cáp viễn thông.
• Cột viễn thông trong hệ thống mạng ngoài trời.
• Tuyến cáp quang cần lưu trữ lượng cáp dự phòng lớn.
• Vị trí cần chừa cáp phục vụ đấu nối hoặc xử lý sự cố.
• Công trình hạ tầng mạng yêu cầu phụ kiện chịu tải tốt.

Hướng dẫn lắp đặt

Trước khi thi công gông E cuốn cáp dự phòng, cần xác định vị trí lắp đặt phù hợp và kiểm tra tình trạng các bộ phận. Đưa bulong M12 × 320 mm qua vị trí liên kết trên thanh kẹp và kết cấu cột, sau đó lắp đệm phẳng và đai ốc.

Tiến hành căn chỉnh 02 thanh đỡ, 02 thanh kẹp và thanh hãm sao cho toàn bộ kết cấu nằm đúng vị trí. Siết các đai ốc với lực phù hợp để tạo liên kết chắc chắn nhưng không làm biến dạng chi tiết.

Tiếp theo, cuộn phần cáp quang dự phòng thành vòng có đường kính khoảng 600 mm rồi đặt lên hệ thống móc treo. Sử dụng móc khóa cáp để cố định vòng cáp, đảm bảo cáp không bị kéo căng, chèn ép hoặc xê dịch bất thường.

Sau khi hoàn tất lắp đặt gông E cuốn cáp dự phòng, kiểm tra lại toàn bộ bulong, thanh đỡ, thanh kẹp và hệ thống móc. Đảm bảo kết cấu chắc chắn, cáp được giữ ổn định trước khi đưa tuyến cáp vào vận hành.

Tổng kết

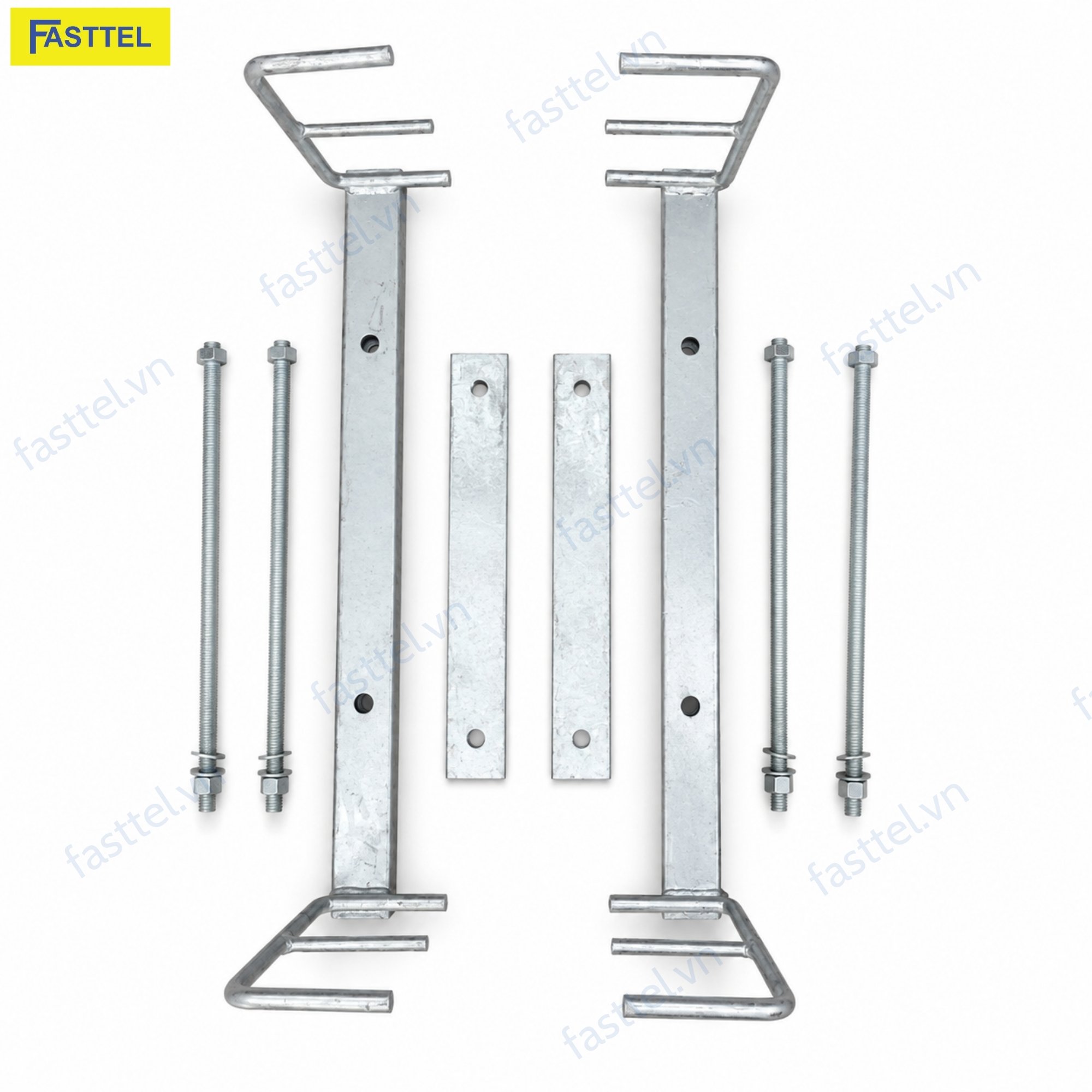

Gông E cuốn cáp dự phòng (gông đôi, dùng bulong) là lựa chọn phù hợp cho các tuyến cáp quang ngoài trời cần kết cấu lưu trữ chắc chắn và tải trọng cao. Sản phẩm kết hợp 02 thanh đỡ, 02 thanh kẹp, 06 móc treo, 06 móc khóa cùng hệ thống bulong M12, tạo thành bộ khung ổn định để cuốn và giữ cáp dự phòng.

Với tải trọng làm việc an toàn ≥ 20 kg, lớp mạ kẽm nhúng nóng ≥ 65 μm và tuổi thọ thiết kế ≥ 20 năm, Gông E đáp ứng tốt yêu cầu triển khai lâu dài trong hạ tầng viễn thông ngoài trời.
