Các bộ phận quan trọng bên trong tủ rack mạng có thể bạn chưa biết

Tủ rack mạng không chỉ là nơi tập trung các thiết bị công nghệ mà còn đóng vai trò tổ chức, bảo vệ và hỗ trợ quản lý hạ tầng mạng. Bên trong tủ có thể bố trí nhiều thành phần như switch, router, patch panel, thanh quản lý cáp và hệ thống cấp nguồn. Mỗi bộ phận đảm nhiệm một nhiệm vụ riêng, phối hợp với nhau để duy trì kết nối ổn định và thuận tiện cho việc vận hành, bảo trì.

1. Tổng quan cấu hình bên trong tủ rack mạng theo nhu cầu sử dụng

Cấu hình bên trong tủ rack mạng được xác định dựa trên quy mô hệ thống, số lượng thiết bị và mục đích triển khai. Mỗi mô hình sẽ có cách bố trí khác nhau nhằm tận dụng không gian, thuận tiện kết nối và hỗ trợ quản lý hạ tầng kỹ thuật.

• Mạng văn phòng nhỏ: Thường sử dụng router, switch, patch panel và PDU để phục vụ kết nối máy tính, máy in và các thiết bị mạng.
• Hệ thống camera giám sát: Có thể bố trí switch PoE, đầu ghi hình, patch panel và thiết bị cấp nguồn phù hợp.
• Hạ tầng mạng doanh nghiệp: Có thể cần thêm thiết bị định tuyến chuyên dụng, switch nhiều cổng, bộ lưu điện và phụ kiện quản lý cáp.
• Phòng máy chủ: Thường yêu cầu tủ rack có không gian lớn hơn để lắp máy chủ, thiết bị lưu trữ, PDU và giải pháp làm mát.

Việc xác định đúng cấu hình ngay từ đầu giúp tránh tình trạng thiếu không gian lắp đặt, khó quản lý dây cáp hoặc phải thay đổi bố cục khi mở rộng hệ thống.

Xem thêm: Nhiều hệ thống mạng hoạt động kém chỉ vì thiếu phụ kiện tủ rack

2. Chức năng của các thiết bị kết nối và phân phối tín hiệu

2.1. Router – Thiết bị định tuyến dữ liệu

Router đảm nhiệm việc kết nối mạng nội bộ với Internet hoặc các mạng khác nhau. Thiết bị giúp xác định đường đi của dữ liệu, duy trì khả năng trao đổi thông tin giữa các hệ thống.

• Kết nối mạng LAN với đường truyền Internet.
• Định tuyến dữ liệu giữa các mạng.
• Hỗ trợ quản lý truy cập và các chính sách mạng tùy cấu hình.
• Tạo đầu mối kết nối thuận tiện cho việc kiểm tra, xử lý sự cố.

2.2. Switch – Thiết bị kết nối mạng nội bộ

Switch giúp liên kết nhiều thiết bị trong cùng hệ thống mạng LAN, cho phép máy tính, máy in, camera IP và máy chủ trao đổi dữ liệu với nhau. Thiết bị thường được lắp trong tủ rack mạng để tập trung các kết nối tại một vị trí.

• Kết nối nhiều thiết bị thông qua các cổng mạng.
• Chuyển tiếp dữ liệu đến đúng cổng đích.
• Hỗ trợ mở rộng số lượng kết nối trong hệ thống.
• Một số dòng hỗ trợ PoE, cấp nguồn cho camera IP hoặc thiết bị Wi-Fi qua cáp mạng.

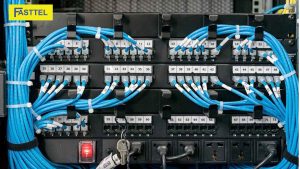

2.3. Patch panel – Bộ phận tập trung đầu nối cáp

Patch panel là nơi tập trung các đường cáp mạng kéo từ nhiều vị trí trong công trình. Thiết bị kết hợp với dây nhảy để kết nối đến switch, giúp việc thay đổi đường truyền và quản lý cổng mạng thuận tiện hơn.

• Sắp xếp các đầu cáp theo từng cổng riêng biệt.
• Hỗ trợ đánh số, phân loại và nhận diện đường truyền.
• Hạn chế việc cắm trực tiếp dây cáp cố định vào switch.
• Tạo thuận lợi khi kiểm tra, thay đổi kết nối hoặc bảo trì hệ thống.

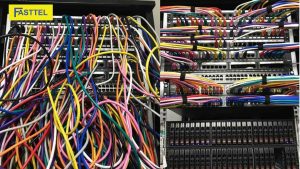

4. Cách sắp xếp các bộ phận bên trong tủ rack mạng khoa học

Một tủ rack được lắp đặt tốt không chỉ cần đủ thiết bị mà còn phải thuận tiện cho việc sử dụng lâu dài. Khi thiết kế bố cục, có thể cân nhắc các nguyên tắc sau:

• Phân chia theo chức năng: Bố trí thiết bị định tuyến, switch, patch panel và nguồn điện theo sơ đồ kết nối của hệ thống.
• Sắp xếp đường dây rõ ràng: Sử dụng thanh quản lý cáp và nhãn đánh dấu để dễ nhận diện từng kết nối.
• Bảo đảm thông gió: Không che kín khe thoát nhiệt, duy trì khoảng trống theo hướng dẫn của nhà sản xuất.
• Tính toán tải trọng: Đặt thiết bị nặng ở vị trí thấp hơn khi phù hợp với thiết kế, đồng thời tuân thủ khả năng chịu tải của tủ.
• Dự phòng khả năng mở rộng: Chừa không gian cho thiết bị và đường cáp có thể bổ sung sau này.
• Thuận tiện kiểm tra: Bố trí các cổng kết nối, dây nguồn và thiết bị cần thao tác ở vị trí dễ tiếp cận.

Ngoài ra, cần lập sơ đồ cổng kết nối và ghi nhận vị trí lắp đặt từng thiết bị. Đây là cơ sở giúp quá trình nâng cấp hoặc xử lý sự cố diễn ra nhanh chóng hơn.

5. Lựa chọn tủ rack mạng phù hợp với cấu hình thiết bị

Số lượng và kích thước các bộ phận bên trong là căn cứ quan trọng để xác định loại tủ rack cần sử dụng.Khi lựa chọn, cần xác định các thông số chính:

• Chiều cao tủ: Tính theo đơn vị U, căn cứ vào tổng chiều cao thiết bị cần lắp và phần không gian dự phòng.
• Chiều sâu: Phù hợp với thiết bị dài nhất, dây kết nối phía sau và yêu cầu thông gió.
• Chiều rộng: Bảo đảm tương thích với thiết bị và phụ kiện lắp đặt.
• Tải trọng: Đáp ứng tổng khối lượng thiết bị cùng các phụ kiện bên trong.
• Điều kiện sử dụng: Xem xét vị trí lắp đặt, môi trường hoạt động và yêu cầu bảo trì.

Nếu hệ thống có nhu cầu kết nối cáp quang, nên tính toán thêm vị trí cho ODF, khay hàn quang hoặc bộ chuyển đổi quang điện nếu cần. Việc kết hợp đúng các thành phần sẽ giúp hệ thống mạng được tổ chức đồng bộ hơn.

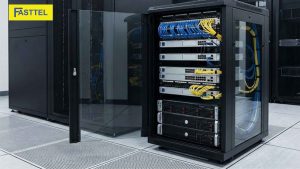

6. Fasttel cung cấp tủ rack và phụ kiện phục vụ hạ tầng mạng

Để xây dựng hệ thống mạng gọn gàng, việc lựa chọn tủ rack cần đi cùng với phương án bố trí thiết bị và phụ kiện phù hợp. Fasttel cung cấp các dòng tủ rack phục vụ nhiều nhu cầu triển khai, từ hệ thống mạng văn phòng đến hạ tầng kỹ thuật tại doanh nghiệp và công trình.

Khi lựa chọn sản phẩm, khách hàng có thể cân nhắc:

• Tủ rack treo tường với các kích thước 6U, 9U, 12U và 15U.
• Tủ rack đứng với nhiều mức chiều cao, chiều sâu để bố trí thiết bị mạng và máy chủ.
• Phụ kiện tủ rack hỗ trợ lắp đặt, sắp xếp và quản lý thiết bị.
• Các sản phẩm viễn thông như phụ kiện mạng LAN phục vụ kết nối và hoàn thiện hạ tầng.

Fasttel hỗ trợ tư vấn lựa chọn cấu hình theo nhu cầu sử dụng, cung cấp thông tin sản phẩm và báo giá nhanh. Hàng hóa có chứng từ phù hợp, hỗ trợ bán buôn, bán lẻ và cung ứng số lượng cho các công trình theo nhu cầu thực tế.

Tổng kết

Hiểu rõ chức năng của từng bộ phận bên trong tủ rack mạng giúp doanh nghiệp lựa chọn thiết bị chính xác, tổ chức đường dây khoa học và thuận tiện bảo trì. Khi đầu tư, nên cân đối giữa cấu hình hiện tại, khả năng mở rộng và điều kiện vận hành để xây dựng hệ thống mạng ổn định, dễ quản lý trong dài hạn.

Xem thêm: Mua tủ rack server chất lượng cao, giá tốt nhất năm 2026
