Làm thế nào để giảm tình trạng dây cáp chồng chéo trong tủ rack?

Trong quá trình vận hành hệ thống mạng, tình trạng dây cáp chồng chéo trong tủ rack thường xuất hiện khi số lượng thiết bị tăng lên, các kết nối được bổ sung liên tục nhưng chưa có phương án tổ chức dây dẫn phù hợp.

Để khắc phục tình trạng này, cần kết hợp giữa việc phân loại dây cáp, bố trí đường đi hợp lý, sử dụng phụ kiện quản lý và duy trì quy trình kiểm tra định kỳ. Những giải pháp dưới đây giúp hệ thống gọn gàng hơn, đồng thời tạo điều kiện thuận lợi cho việc mở rộng hạ tầng mạng.

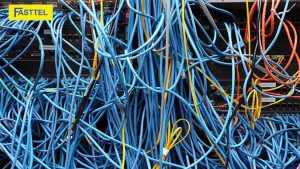

1. Vì sao dây cáp trong tủ rack thường bị chồng chéo?

Dây cáp chồng chéo không phải lúc nào cũng xuất phát từ số lượng kết nối lớn. Trong nhiều trường hợp, nguyên nhân nằm ở cách bố trí thiết bị và phương pháp quản lý dây dẫn ngay từ giai đoạn lắp đặt ban đầu.

Một số nguyên nhân phổ biến gồm:

• Thiếu kế hoạch đi dây: Cáp mạng, dây nguồn và dây kết nối thiết bị được lắp đặt theo nhu cầu phát sinh mà chưa xác định đường đi cụ thể.
• Không phân loại cáp: Các loại dây có chức năng khác nhau được bố trí chung một khu vực, khiến việc nhận diện và kiểm tra trở nên khó khăn.
• Dây cáp có chiều dài không phù hợp: Dây quá dài tạo thành các vòng thừa, chiếm diện tích và dễ đè lên những kết nối khác.
• Bổ sung thiết bị liên tục: Khi hệ thống mở rộng, dây dẫn mới được luồn vào những khoảng trống còn lại mà không sắp xếp lại cấu trúc hiện có.
• Thiếu phụ kiện quản lý: Không sử dụng thanh quản lý cáp, dây buộc hoặc máng dẫn khiến các đường dây dễ bị xô lệch trong quá trình thao tác.

Xác định đúng nguyên nhân giúp lựa chọn giải pháp phù hợp, tránh việc chỉ gom dây cho gọn bên ngoài nhưng vẫn giữ nguyên những bất cập bên trong tủ.

Xem thêm: Tiêu chuẩn, cách đo tủ rack và cách chọn phù hợp

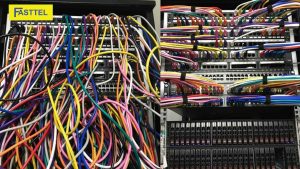

2. Các phương pháp sắp xếp dây cáp trong tủ rack khoa học

2.1. Phân nhóm dây theo chức năng và điểm kết nối

Trước khi tiến hành sắp xếp, cần xác định từng nhóm dây đang phục vụ cho thiết bị nào và kết nối giữa những vị trí nào. Cách làm này giúp hạn chế việc các đường dây đan xen không cần thiết, đồng thời hỗ trợ quá trình kiểm tra sau này.

Có thể phân loại theo những nhóm chính:

• Dây mạng kết nối switch, patch panel, router và các thiết bị đầu cuối.
• Dây nguồn cấp điện cho máy chủ, thiết bị mạng và bộ phân phối nguồn.
• Dây quang kết nối module quang, ODF và các thiết bị truyền dẫn.
• Dây quản lý hoặc dây kết nối phục vụ những chức năng chuyên biệt khác.

Các nhóm dây nên được bố trí theo tuyến riêng khi cấu trúc tủ cho phép. Đặc biệt, cần tuân thủ yêu cầu phân tách dây nguồn và dây tín hiệu của thiết bị, tránh gây nhiễu hoặc cản trở quá trình vận hành. Với cáp quang, cần bảo đảm bán kính uốn cong theo khuyến nghị của nhà sản xuất.

2.2. Sử dụng thanh quản lý cáp để định hình đường đi

Thanh quản lý cáp giúp cố định và phân luồng dây dẫn theo từng khu vực trong tủ rack, hạn chế tình trạng dây đan xen hoặc che khuất các cổng kết nối. Tùy vào cấu trúc tủ và mật độ thiết bị, có thể lựa chọn thanh quản lý cáp ngang, thanh quản lý dọc hoặc máng dẫn cáp.

Để đạt hiệu quả sử dụng, cần lưu ý:

• Bố trí dây theo tuyến kết nối giữa patch panel, switch và các thiết bị liên quan.
• Phân chia đường đi của dây nguồn và dây tín hiệu phù hợp với yêu cầu kỹ thuật.
• Sử dụng phụ kiện có kích thước tương thích với tủ rack và số lượng cáp.
• Tránh bó dây quá chặt hoặc bố trí cáp gây cản trở việc tháo lắp thiết bị.

2.3. Điều chỉnh chiều dài dây dẫn phù hợp

Chiều dài dây cáp ảnh hưởng trực tiếp đến khả năng sắp xếp và quản lý không gian bên trong tủ rack. Dây quá dài dễ tạo thành các vòng cuộn lớn, trong khi dây quá ngắn có thể gây căng tại đầu kết nối và khó khăn khi bảo trì. Vì vậy, cần tính toán chiều dài dựa trên khoảng cách thực tế và nhu cầu thao tác.

Một số nguyên tắc cần áp dụng:

• Đo khoảng cách giữa hai điểm kết nối trước khi lựa chọn dây cáp.
• Ưu tiên dây có chiều dài phù hợp để hạn chế các đoạn dư thừa.
• Duy trì khoảng dự phòng vừa đủ tại những vị trí cần tháo lắp hoặc thay đổi kết nối.
• Sử dụng dây buộc có thể tháo mở, tránh siết chặt làm ảnh hưởng đến cấu trúc cáp.
• Sắp xếp phần dây dư gọn gàng, không để chèn lên thiết bị hoặc cản trở luồng khí làm mát.

2.4. Gắn nhãn để nhận diện từng đường cáp

Gắn nhãn giúp xác định nhanh vị trí và chức năng của từng đường dây, đặc biệt trong các tủ rack có nhiều thiết bị và cổng kết nối. Khi thông tin được thể hiện thống nhất, kỹ thuật viên có thể kiểm tra, xử lý sự cố hoặc thay đổi kết nối mà không mất nhiều thời gian dò tìm.

Để quản lý cáp hiệu quả, nên thực hiện các công việc sau:

• Đánh dấu mã dây, điểm đầu và điểm cuối của từng kết nối.
• Thống nhất quy tắc đặt tên giữa nhãn trên dây và sơ đồ kết nối.
• Đánh dấu rõ các tuyến cáp mạng, cáp quang và dây nguồn theo quy định quản lý của hệ thống.
• Bố trí nhãn tại vị trí dễ quan sát, không che khuất thông tin trên thiết bị.
• Cập nhật nhãn và sơ đồ ngay sau khi thay đổi hoặc bổ sung kết nối.

Việc kết hợp gắn nhãn với cách bố trí dây khoa học sẽ giúp hệ thống dễ kiểm soát hơn, hạn chế rút nhầm cáp và nâng cao hiệu quả bảo trì lâu dài.

3. Cần bố trí thiết bị hợp lý để hạn chế dây cáp đan xen

Bên cạnh việc xử lý từng đường dây, cách bố trí thiết bị bên trong tủ cũng ảnh hưởng trực tiếp đến khả năng quản lý cáp. Nếu các thiết bị được đặt thiếu tính toán, dây dẫn sẽ phải đi vòng, giao cắt hoặc kéo dài hơn mức cần thiết.

Khi thiết kế bố cục, nên cân nhắc các nguyên tắc sau:

• Đặt patch panel gần switch tương ứng để rút ngắn đường dây kết nối.
• Bố trí thiết bị theo chức năng nhằm tạo ra các khu vực quản lý riêng.
• Xác định vị trí của bộ phân phối nguồn và đường dây điện theo thiết kế hệ thống.
• Dành khoảng trống phù hợp cho việc luồn cáp, thay thế thiết bị và kiểm tra kết nối.
• Không để bó dây che khuất cổng giao tiếp, khe thông gió hoặc khu vực cần thao tác thường xuyên.

Có thể tham khảo thêm các dòng tủ rack mạng để tìm hiểu phương án bố trí thiết bị theo quy mô hạ tầng. Khi lựa chọn, cần quan tâm đến chiều cao U, chiều sâu tủ, khả năng quản lý cáp và không gian dự phòng cho nhu cầu mở rộng.

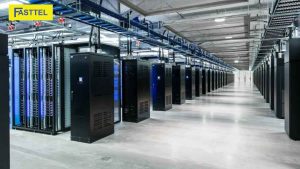

4. Fasttel – Giải pháp tủ rack và phụ kiện quản lý cáp cho hệ thống mạng

Fasttel cung cấp đa dạng các dòng tủ rack treo tường 6U, 9U, 12U, 15U cùng tủ rack đứng nhiều kích thước, đáp ứng nhu cầu triển khai từ văn phòng nhỏ đến phòng máy và hệ thống mạng doanh nghiệp.

Lựa chọn Fasttel, khách hàng được hỗ trợ:

• Tư vấn cấu hình tủ rack phù hợp với số lượng thiết bị và không gian lắp đặt.
• Hỗ trợ lựa chọn vật tư, phụ kiện đồng bộ theo nhu cầu triển khai.
• Báo giá nhanh, chính sách cung ứng linh hoạt cho khách hàng mua lẻ, mua buôn và dự án.
• Hỗ trợ kỹ thuật, cung ứng hàng hóa và giao hàng trên toàn quốc.

Đừng để hệ thống dây cáp lộn xộn làm tăng thời gian bảo trì và gây khó khăn khi nâng cấp thiết bị. Liên hệ Fasttel ngay hôm nay để được tư vấn lựa chọn tủ rack và phụ kiện phù hợp, giúp tối ưu không gian, quản lý kết nối hiệu quả và xây dựng hệ thống mạng gọn gàng, chuyên nghiệp ngay từ đầu.

5. Kết luận

Giảm tình trạng dây cáp chồng chéo trong tủ rack đòi hỏi sự kết hợp giữa phân loại dây, bố trí đường đi, sử dụng phụ kiện quản lý và duy trì quy trình bảo trì định kỳ. Lựa chọn tủ rack có kích thước phù hợp cùng các phụ kiện đồng bộ cũng là bước quan trọng giúp duy trì hạ tầng mạng gọn gàng, ổn định.
