Cổng mạng RJ45 là gì? Cấu tạo, phân loại và ứng dụng trong hệ thống mạng hiện đại

Trong các hệ thống mạng LAN hiện nay, từ hộ gia đình, văn phòng cho đến trung tâm dữ liệu, cổng mạng RJ45 là thành phần không thể thiếu để đảm bảo kết nối ổn định giữa các thiết bị mạng. Dù xuất hiện rất phổ biến, nhưng không phải ai cũng hiểu rõ bản chất kỹ thuật, cấu tạo và cách lựa chọn cổng RJ45 phù hợp với từng hệ thống.

Bài viết này sẽ phân tích chuyên sâu về cổng mạng RJ45 dưới góc nhìn kỹ thuật – từ cấu tạo, nguyên lý hoạt động, phân loại đến ứng dụng thực tế và những lưu ý quan trọng khi thi công, giúp bạn sử dụng đúng và tối ưu hiệu quả hệ thống mạng.

Cổng mạng RJ45 là gì và cấu tạo kỹ thuật

Khái niệm cổng mạng RJ45

Cổng mạng RJ45 (Registered Jack 45) là chuẩn giao tiếp vật lý phổ biến nhất dùng để kết nối cáp mạng Ethernet với các thiết bị như modem, router, switch, máy tính, camera IP và nhiều thiết bị mạng khác. Đây là chuẩn đầu nối được sử dụng trong các mạng LAN chạy trên cáp xoắn đôi (twisted pair) như Cat5e, Cat6, Cat6A.

Về bản chất, cổng RJ45 cho phép truyền tín hiệu dữ liệu dạng số thông qua các cặp dây đồng, đảm bảo tốc độ truyền ổn định và khả năng chống nhiễu tốt khi thi công đúng kỹ thuật.

Cấu tạo chi tiết của cổng mạng RJ45

Một cổng mạng RJ45 tiêu chuẩn gồm các thành phần chính sau:

• 8 chân tiếp xúc kim loại: tương ứng với 8 lõi dây trong cáp mạng
• Vỏ nhựa cách điện: cố định đầu cắm và bảo vệ chân tiếp xúc
• Ngàm khóa (lẫy cài): giữ chặt đầu cáp khi cắm vào cổng thiết bị
• Vị trí định hướng: đảm bảo cắm đúng chiều, tránh sai lệch chân

Các chân tiếp xúc của cổng RJ45 được sắp xếp theo chuẩn T568A hoặc T568B, quyết định thứ tự màu dây khi bấm cáp mạng.

Nguyên lý hoạt động

Khi dây mạng được bấm đúng chuẩn, tín hiệu điện từ các lõi đồng sẽ tiếp xúc trực tiếp với 8 chân kim loại của cổng mạng RJ45, tạo thành mạch truyền – nhận dữ liệu. Với các chuẩn Ethernet hiện đại:

• 100Mbps sử dụng 4 lõi
• 1000Mbps (Gigabit) sử dụng đủ 8 lõi
• Tốc độ cao hơn dùng kỹ thuật truyền song song trên 4 cặp dây

Do đó, chất lượng cổng RJ45 và kỹ thuật bấm đầu ảnh hưởng trực tiếp đến tốc độ và độ ổn định của mạng.

Phân loại cổng mạng RJ45 phổ biến hiện nay

Phân loại theo loại cáp mạng

Dựa trên loại cáp hỗ trợ, cổng mạng RJ45 được chia thành:

• RJ45 Cat5e: hỗ trợ 100Mbps – 1Gbps, dùng phổ biến trong dân dụng
• RJ45 Cat6: lõi tiếp xúc dày hơn, chống nhiễu tốt hơn
• RJ45 Cat6A / Cat7: dùng cho hệ thống mạng tốc độ cao, môi trường nhiễu lớn

Việc chọn sai loại cổng RJ45 so với cáp mạng có thể làm giảm hiệu suất toàn hệ thống.

Phân loại theo cấu trúc và vật liệu

Trên thị trường hiện nay, cổng mạng RJ45 có nhiều biến thể:

• RJ45 nhựa thường: giá rẻ, dùng cho mạng cơ bản
• RJ45 chống nhiễu (shielded): có lớp kim loại bọc ngoài, dùng cho môi trường công nghiệp

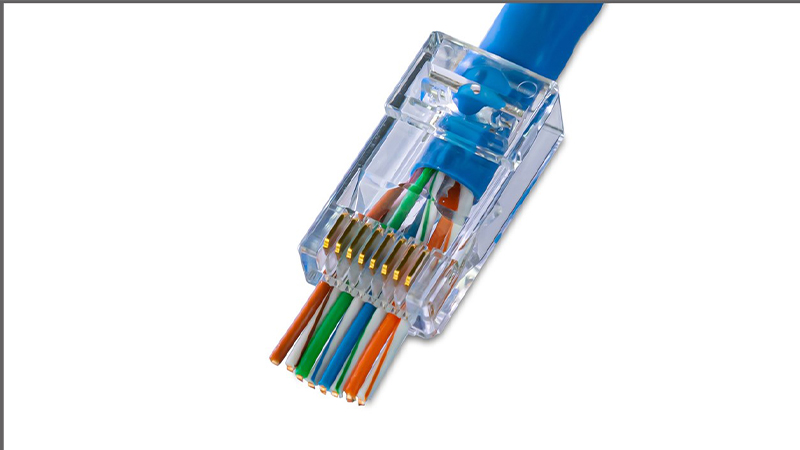

• RJ45 xuyên thấu (pass-through): cho phép dây thừa đi xuyên qua đầu, dễ bấm và chính xác hơn

Đối với thi công chuyên nghiệp, RJ45 xuyên thấu ngày càng được ưa chuộng nhờ giảm lỗi bấm sai thứ tự.

Phân loại theo ứng dụng thiết bị

Cổng RJ45 được tích hợp trên nhiều thiết bị khác nhau:

• Cổng LAN trên modem, router, switch
• Cổng mạng trên máy tính, laptop
• Cổng RJ45 trên camera IP, đầu ghi
• Cổng mạng trên thiết bị IoT, máy chấm công

Mỗi thiết bị có thể yêu cầu chất lượng tiếp xúc và tốc độ khác nhau, đòi hỏi chọn cổng mạng RJ45 phù hợp.

Ứng dụng thực tế và lưu ý khi sử dụng cổng mạng RJ45

Ứng dụng của cổng mạng RJ45 trong hệ thống mạng

Trong thực tế, cổng mạng RJ45 giữ vai trò trung gian quan trọng, kết nối:

• Modem ↔ Router
• Router ↔ Switch
• Switch ↔ Thiết bị đầu cuối
• Camera IP ↔ Switch PoE

Chỉ cần một cổng RJ45 tiếp xúc kém, toàn bộ đường truyền có thể bị suy hao hoặc mất kết nối.

Các lỗi thường gặp liên quan đến cổng mạng RJ45

Một số lỗi phổ biến trong thi công và sử dụng cổng mạng RJ45 gồm:

• Bấm sai chuẩn màu T568A/B
• Lõi dây không chạm hết chân đồng
• Dùng cổng RJ45 kém chất lượng
• Gãy lẫy cài gây lỏng kết nối
• Oxy hóa chân tiếp xúc sau thời gian dài

Những lỗi này thường dẫn đến tình trạng mạng chập chờn, tốc độ thấp hoặc mất tín hiệu hoàn toàn.

Lưu ý kỹ thuật khi lựa chọn và thi công

Để đảm bảo cổng mạng RJ45 hoạt động ổn định lâu dài, cần lưu ý:

• Luôn chọn cổng RJ45 cùng chuẩn hoặc cao hơn chuẩn cáp
• Không tái sử dụng cổng RJ45 đã bấm lỗi
• Sử dụng kìm bấm chuyên dụng, lực ép đều
• Test tín hiệu sau khi bấm, đặc biệt với dây âm tường

Trong hệ thống viễn thông hoặc dự án lớn, nên ưu tiên cổng RJ45 chống nhiễu để tăng độ bền và ổn định.

So sánh cổng mạng RJ45 với các chuẩn kết nối khác

RJ45 và cổng quang SFP

• Cổng mạng RJ45: dùng cáp đồng, dễ thi công, chi phí thấp
• Cổng SFP quang: dùng cáp quang, tốc độ cao, khoảng cách xa

RJ45 phù hợp cho mạng nội bộ, trong khi cổng quang dùng cho backbone hoặc kết nối liên tầng, liên tòa nhà.

RJ45 và kết nối không dây

So với Wi-Fi, cổng mạng RJ45 có ưu điểm:

• Độ ổn định cao
• Không bị nhiễu sóng
• Tốc độ thực tế sát với lý thuyết

Vì vậy, các hệ thống yêu cầu độ ổn định cao như camera, server, máy tính văn phòng vẫn ưu tiên kết nối qua RJ45.

Tư vấn chọn cổng mạng RJ45 theo nhu cầu sử dụng

Từ góc nhìn kỹ thuật, khi lựa chọn cổng mạng RJ45, bạn nên căn cứ vào:

• Tốc độ mạng: ≥1Gbps nên dùng RJ45 Cat6 trở lên
• Môi trường thi công: nhiều nhiễu → dùng RJ45 chống nhiễu
• Độ bền: hệ thống lâu dài → chọn lõi đồng mạ vàng dày
• Dễ thi công: ưu tiên RJ45 xuyên thấu cho độ chính xác cao

Việc đầu tư đúng loại cổng RJ45 ngay từ đầu giúp giảm lỗi, tiết kiệm chi phí bảo trì về sau.

Kết luận

Cổng mạng RJ45 là thành phần nhỏ nhưng đóng vai trò then chốt trong toàn bộ hệ thống mạng LAN. Hiểu đúng về cấu tạo, phân loại và cách sử dụng cổng RJ45 giúp bạn xây dựng hệ thống mạng ổn định, hiệu suất cao và bền vững theo thời gian.

Dù là thi công dân dụng hay dự án viễn thông chuyên nghiệp, việc lựa chọn cổng RJ45 chất lượng và bấm đúng kỹ thuật luôn là yếu tố không thể bỏ qua.
