Quản lý cáp quang là gì? Vì sao 80% hệ thống gặp lỗi do làm sai

Một hệ thống cáp quang chỉ cần quản lý sai ở một điểm nhỏ cũng có thể khiến toàn bộ mạng bị suy hao, mất tín hiệu hoặc downtime kéo dài hàng giờ.

Thực tế, nhiều doanh nghiệp đầu tư switch, converter hoặc cáp quang chất lượng cao nhưng vẫn gặp lỗi liên tục vì:

• Không có ODF quản lý tập trung
• Không đánh nhãn tuyến cáp
• Đi dây chồng chéo, bẻ gập sai kỹ thuật

Đây cũng là lý do nhiều hệ thống càng mở rộng càng khó bảo trì và tốn chi phí vận hành.

Trong bài viết này, FASTTEL sẽ giúp bạn hiểu đúng cách quản lý cáp quang, cách tổ chức hệ thống khoa học và cách chọn giải pháp phù hợp từng mô hình triển khai.

1. Quản lý cáp quang là gì?

Quản lý cáp quang là quá trình tổ chức, phân tuyến, bảo vệ và đánh dấu hệ thống cáp quang nhằm đảm bảo:

• Tín hiệu ổn định
• Dễ bảo trì
• Dễ mở rộng
• Hạn chế suy hao và lỗi kết nối

Việc quản lý không chỉ là “đi dây cho gọn” mà còn liên quan trực tiếp đến hiệu suất vận hành của toàn hệ thống mạng quang.

Vai trò trong hệ thống mạng

Một hệ thống quản lý tốt sẽ giúp:

• Giảm suy hao tín hiệu (ổn định đường truyền)
• Rút ngắn thời gian xử lý sự cố
• Giảm chi phí vận hành dài hạn
• Dễ nâng cấp khi mở rộng hệ thống

2. Những lỗi quản lý cáp quang phổ biến nhất hiện nay

Đây là các lỗi thường gặp ở hệ FTTH, camera IP hoặc mạng doanh nghiệp mở rộng nhiều lần nhưng không tái tổ chức hạ tầng.

3. Dấu hiệu hệ thống cáp quang đang được quản lý kém

Nếu hệ thống của bạn có các dấu hiệu dưới đây, khả năng cao việc quản lý cáp quang đang chưa tối ưu:

• Cáp rối, chồng chéo trong tủ mạng
• Không có nhãn hoặc nhãn không rõ ràng
• Mỗi lần sửa lỗi phải dò từng sợi

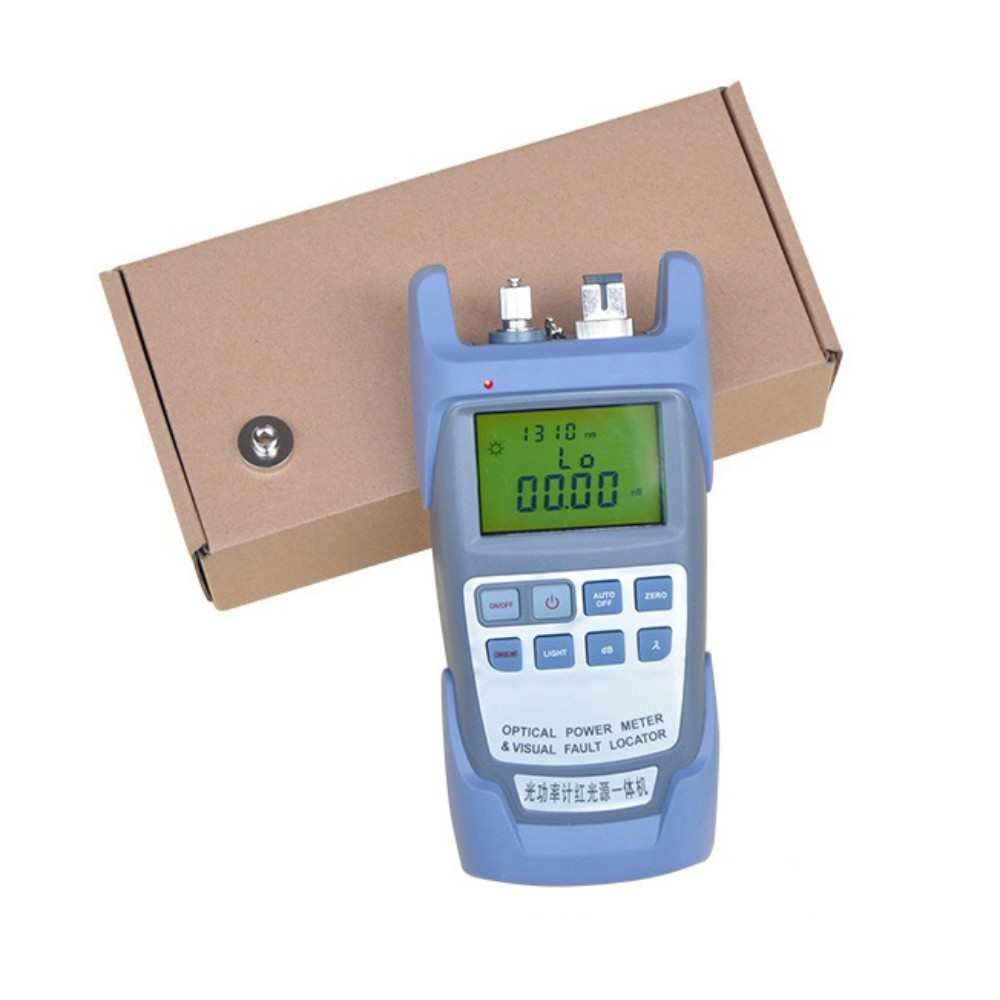

• Suy hao tín hiệu tăng bất thường
• Không còn chỗ để mở rộng
• Các điểm nối đặt lộn xộn
• Cáp bị gập hoặc buộc quá chặt

4. Vì sao quản lý cáp quang kém gây hậu quả lớn?

4.1 Suy hao tín hiệu tăng âm thầm

Nguyên nhân phổ biến:

• Bẻ cong cáp sai kỹ thuật
• Nối nhiều điểm trung gian
• Dùng đầu nối chất lượng kém

Thông thường:

• Suy hao mối hàn chuẩn khoảng 0.1 – 0.3 dB
• Nếu vượt 0.5 dB nên kiểm tra lại toàn tuyến

4.2 Downtime kéo dài

Không có nhãn và sơ đồ khiến kỹ thuật viên phải kiểm tra thủ công từng tuyến cáp.

Với hệ nhiều switch hoặc nhiều tầng mạng, việc dò lỗi có thể kéo dài hàng giờ.

4.3 Chi phí sửa chữa tăng cao

Hệ thống quản lý kém thường dẫn đến:

• Đứt gãy cáp
• Hỏng đầu nối
• Phải đi lại tuyến mới
• Tốn nhân công bảo trì

Chi phí sửa chữa về lâu dài thường cao hơn nhiều so với đầu tư quản lý đúng ngay từ đầu.

5. Các nguyên tắc cốt lõi khi quản lý cáp quang

5.1 Tuân thủ bán kính uốn cong (bend radius)

Đây là nguyên tắc quan trọng nhất trong quản lý cáp quang.

Quy tắc phổ biến:

• Bán kính uốn ≥ 10 lần đường kính cáp

Nếu bẻ gập quá mức:

• Sợi quang có thể nứt
• Tăng suy hao tín hiệu
• Mất kết nối ngắt quãng

Ví dụ thực tế: cáp bị ép góc 90 độ trong tủ rack thường gây lỗi sau thời gian ngắn sử dụng.

5.2 Quản lý suy hao tín hiệu

Để giảm suy hao:

• Hạn chế nối quá nhiều điểm
• Dùng adapter và dây nhảy chất lượng
• Chọn đúng chuẩn đầu nối như SC/APC
• Kiểm tra OTDR định kỳ

Một hệ thống tốt luôn tối ưu số lượng điểm kết nối không cần thiết.

5.3 Bảo vệ cáp khỏi tác động vật lý

Cáp quang cần được bảo vệ khỏi:

• Nước và độ ẩm
• Ánh nắng trực tiếp
• Lực kéo mạnh
• Va đập cơ học

Với hệ thống outdoor, nên sử dụng măng xông quang hoặc tủ ngoài trời chuyên dụng.

6. Tiêu chuẩn đánh nhãn & sơ đồ hóa

Mỗi tuyến cáp nên có:

• Mã nhận diện rõ ràng
• Điểm đầu – điểm cuối
• Ghi chú chức năng

Ngoài ra, nên lưu sơ đồ hệ thống dưới dạng file để dễ quản lý và mở rộng sau này.

7. Các phương pháp quản lý cáp quang theo mô hình hệ thống

7.1 Quản lý tập trung (Centralized)

Mô hình này thường dùng:

• ODF rack
• Tủ mạng trung tâm
• Data center

Ưu điểm:

• Dễ quản lý tổng thể
• Dễ mở rộng
• Bảo trì thuận tiện

Phù hợp với hệ thống lớn nhiều tuyến truyền dẫn.

7.2 Quản lý phân tán (Distributed)

Thường dùng:

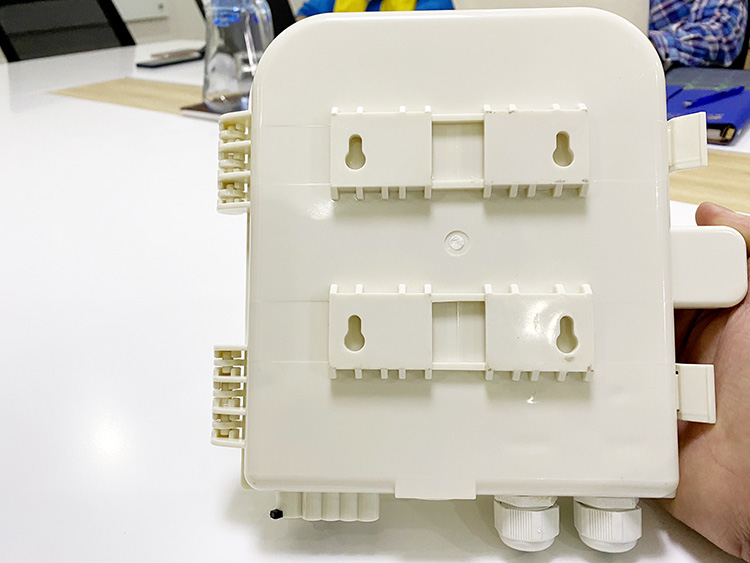

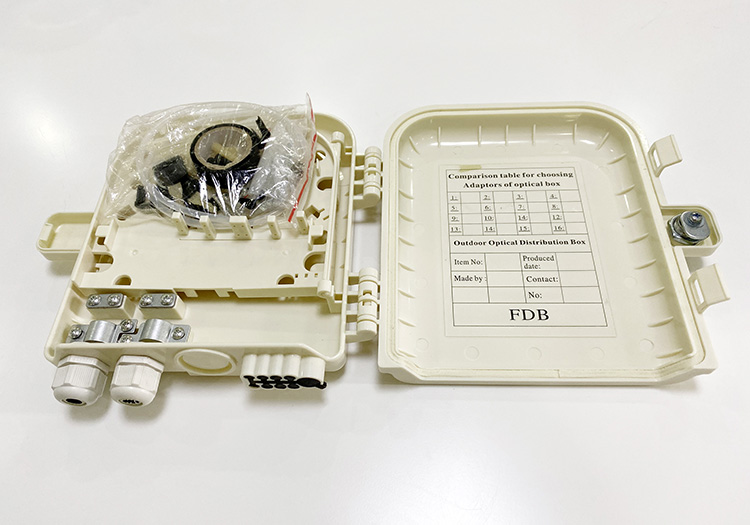

• Hộp phối quang 4FO
• Hộp phối quang 8FO
• Các điểm đấu nối nhỏ

Phù hợp với hệ camera IP, văn phòng nhỏ, mạng nội bộ quy mô vừa.

7.3 Quản lý ngoài trời (Outdoor)

Các hệ thống outdoor thường sử dụng:

• Măng xông quang
• Tủ ngoài trời
• Ống bảo vệ cáp

Mục tiêu chính là chống nước, chống bụi và bảo vệ cáp khỏi tác động môi trường.

8. Chọn giải pháp quản lý cáp quang nhanh theo tình huống

👉 Nếu bạn đang triển khai hệ nhỏ hoặc văn phòng, có thể xem thêm bài viết: “Hộp phối quang ODF 8FO là gì?”.

9. Vai trò của ODF trong hệ thống quản lý cáp quang

Trong các hệ thống nhiều tuyến kết nối, ODF giúp tổ chức điểm đấu nối tập trung thay vì để cáp đi trực tiếp và chồng chéo.

ODF giúp hệ thống:

• Gọn gàng hơn
• Dễ bảo trì hơn
• Thuận tiện mở rộng về sau

Thiết bị này đặc biệt phổ biến trong:

• Hệ FTTH
• Camera IP nhiều nhánh
• Tủ mạng trung tâm
• Data center

👉 Xem thêm:

• Bài viết “Hộp phối quang ODF là gì?”
• Bài viết “Khi nào nên dùng ODF 8FO?”

So sánh hệ thống quản lý tốt và quản lý kém

10. Quy trình quản lý cáp quang hiệu quả

12. So sánh nhanh các giải pháp quản lý cáp quang

Câu hỏi thường gặp (FAQ)

Quản lý cáp quang có bắt buộc không?

Có. Đây là yếu tố quan trọng giúp hệ thống ổn định, dễ bảo trì và giảm downtime.

Có thể không dùng hộp phối quang không?

Vẫn có thể với hệ rất nhỏ, nhưng không khuyến khích nếu cần mở rộng hoặc vận hành lâu dài.

8FO có đủ dùng không?

8FO phù hợp cho đa số hệ nhỏ và trung bình như camera IP hoặc văn phòng nhỏ.

Khi nào nên dùng 24FO thay vì 8FO?

Nên dùng 24FO khi:

• Hệ thống lớn
• Có kế hoạch mở rộng
• Nhiều tuyến truyền dẫn
• Cần quản lý tập trung

Tổng kết

Quản lý cáp quang không chỉ giúp hệ thống gọn gàng mà còn quyết định trực tiếp đến độ ổn định, khả năng bảo trì và chi phí vận hành lâu dài.

Nếu bạn đang triển khai hệ thống FTTH, camera IP hoặc mạng doanh nghiệp, hãy ưu tiên lựa chọn đúng giải pháp quản lý cáp quang phù hợp ngay từ đầu.
