Hộp phối quang ODF là gì? Cấu tạo, phân loại và cách lựa chọn đúng kỹ thuật
Trong mọi hệ thống hạ tầng viễn thông hiện đại, đặc biệt là mạng FTTH, mạng doanh nghiệp và trung tâm dữ liệu, hộp phối quang odf giữ vai trò trung tâm trong việc quản lý, phân phối và bảo vệ sợi quang. Nếu ví hệ thống cáp quang là “mạch máu” truyền dẫn dữ liệu, thì thiết bị này chính là điểm kiểm soát giúp tín hiệu luôn ổn định, an toàn và dễ bảo trì.
Việc đầu tư đúng loại hộp phối quang odf không chỉ giúp tối ưu hiệu suất truyền dẫn mà còn đảm bảo tính chuyên nghiệp, khoa học cho toàn bộ hệ thống mạng.
Cấu tạo và nguyên lý hoạt động của hộp phối quang ODF
Để hiểu vì sao hộp phối quang odf quan trọng, trước hết cần nắm rõ cấu tạo bên trong và cách thiết bị này vận hành trong thực tế.
1. Vỏ bảo vệ bên ngoài
Vỏ của hộp phối quang odf thường được làm từ:
- Thép sơn tĩnh điện chống gỉ
- Nhựa ABS cao cấp
- Kim loại mạ kẽm
Đối với môi trường ngoài trời, vỏ còn được thiết kế đạt chuẩn chống bụi và chống nước (IP55 – IP65). Phần vỏ này giúp bảo vệ toàn bộ mối hàn và sợi quang khỏi tác động vật lý, độ ẩm và côn trùng.
2. Khay hàn quang
Khay hàn là bộ phận quan trọng nhất bên trong hộp phối quang odf. Đây là nơi:
- Cố định mối hàn sợi quang
- Bảo vệ ống co nhiệt
- Quản lý bán kính uốn tiêu chuẩn
Thiết kế khay hàn đạt chuẩn sẽ đảm bảo sợi quang không bị gập gãy, không suy hao tín hiệu và dễ dàng thao tác khi cần bảo trì.

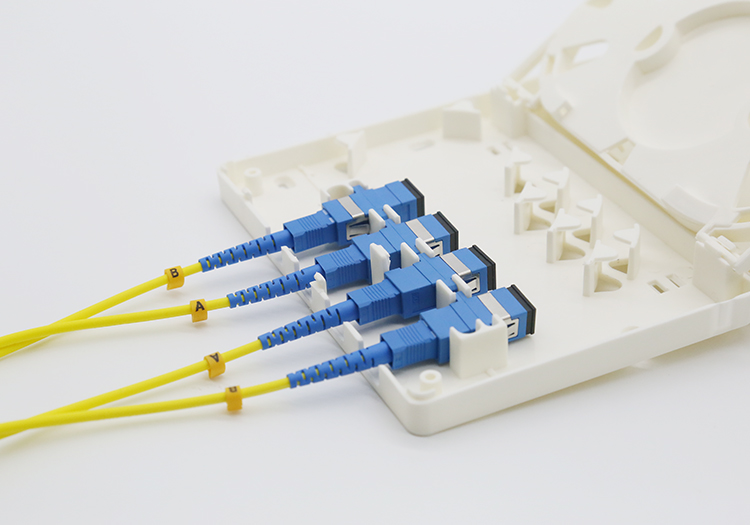

3. Adapter quang và cổng kết nối
Adapter giúp kết nối giữa dây pigtail và dây nhảy quang. Các chuẩn phổ biến gồm:
- SC/UPC
- SC/APC
- LC
- FC
Việc lựa chọn đúng chuẩn adapter giúp hộp phối quang odf tương thích hoàn toàn với hệ thống mạng đang triển khai.
4. Thanh cố định và quản lý cáp
Thanh quản lý cáp giúp:
- Cố định cáp quang đầu vào
- Tránh lực kéo trực tiếp vào mối hàn
- Giữ dây gọn gàng, khoa học
Nhờ cấu trúc này, hộp phối quang odf giúp hệ thống vận hành ổn định lâu dài và giảm thiểu rủi ro đứt gãy sợi quang.
Nguyên lý hoạt động
Quy trình hoạt động cơ bản:
- Cáp quang chính được đưa vào thiết bị
- Tách sợi quang và tiến hành hàn nối
- Cố định mối hàn trên khay
- Đưa đầu pigtail ra adapter
- Kết nối đến thiết bị mạng hoặc switch quang
Nhờ cơ chế này, hộp phối quang odf đóng vai trò là điểm trung gian phân phối tín hiệu an toàn và có tổ chức.
Phân loại hộp phối quang ODF theo nhu cầu sử dụng
Trên thị trường hiện nay có nhiều loại hộp phối quang odf, mỗi loại phù hợp với từng quy mô và mục đích khác nhau.
1. Theo vị trí lắp đặt
ODF trong nhà
- Lắp trong tủ rack
- Treo tường trong phòng kỹ thuật
- Phù hợp văn phòng, doanh nghiệp
ODF ngoài trời
- Có ron cao su chống nước
- Thiết kế kín, chịu được môi trường khắc nghiệt
- Phù hợp trạm viễn thông, cột điện, khu công nghiệp
Việc chọn sai loại hộp phối quang odf theo môi trường sẽ làm giảm tuổi thọ thiết bị.
2. Theo số lượng sợi quang (FO)
Một số cấu hình phổ biến:
- 4FO
- 8FO
- 12FO
- 24FO
- 48FO
- 96FO
Nguyên tắc lựa chọn: nên dự phòng 20–30% dung lượng để dễ dàng mở rộng hệ thống sau này.
3. Theo kiểu lắp đặt
- ODF treo tường
- ODF trượt ray
- ODF cố định 19 inch
- ODF dạng module
Mỗi loại hộp phối quang odf đều có ưu điểm riêng tùy thuộc không gian lắp đặt và quy mô hệ thống.
4. Theo chuẩn kết nối
Tùy theo hệ thống mạng sử dụng chuẩn nào mà lựa chọn adapter phù hợp. Ví dụ:
- FTTH thường dùng SC/APC
- Mạng LAN quang nội bộ thường dùng SC/UPC
Đồng bộ chuẩn giúp hộp phối quang odf đảm bảo suy hao thấp và ổn định lâu dài.
Tiêu chí lựa chọn hộp phối quang ODF chất lượng và đúng kỹ thuật
Lựa chọn hộp phối quang odf không chỉ dựa vào giá thành mà cần xem xét nhiều yếu tố kỹ thuật để đảm bảo hiệu quả lâu dài.
1. Chất lượng vật liệu
Ưu tiên:
- Thép dày, sơn tĩnh điện đều
- Nhựa chịu nhiệt cao
- Bản lề chắc chắn
Vật liệu tốt giúp hộp phối quang odf không bị cong vênh hay rỉ sét sau thời gian dài sử dụng.
2. Thiết kế khay hàn khoa học
Một khay hàn đạt chuẩn phải:
- Có rãnh cố định ống co nhiệt
- Đảm bảo bán kính uốn ≥ 30mm
- Có nắp bảo vệ
Thiết kế kém sẽ khiến sợi quang bị ép cong, làm tăng suy hao.
3. Dễ dàng bảo trì và mở rộng
Hộp phối quang odf chất lượng cho phép:
- Tháo lắp nhanh
- Bổ sung sợi quang mới
- Thay adapter dễ dàng
Điều này đặc biệt quan trọng với doanh nghiệp có kế hoạch mở rộng hệ thống.
4. Khả năng chống bụi và chống nước
Với môi trường ngoài trời hoặc khu công nghiệp, nên chọn hộp phối quang odf có:
- Ron cao su kín
- Khóa an toàn
- Chuẩn chống nước rõ ràng
5. Đơn vị cung cấp uy tín
Một thiết bị tốt cần đi kèm:
- Bảo hành rõ ràng
- Hỗ trợ kỹ thuật
- Tư vấn giải pháp phù hợp
Việc đầu tư đúng ngay từ đầu giúp hệ thống sử dụng hộp phối quang odf vận hành ổn định trong nhiều năm.
Lợi ích thực tế khi sử dụng hộp phối quang ODF đúng chuẩn
Khi hệ thống được triển khai đúng kỹ thuật với hộp phối quang odf chất lượng, bạn sẽ nhận được:
- Giảm suy hao tín hiệu
- Tăng tuổi thọ sợi quang
- Dễ dàng kiểm tra, bảo trì
- Tăng tính thẩm mỹ hệ thống
- Tiết kiệm chi phí sửa chữa
Đặc biệt trong môi trường doanh nghiệp, trung tâm dữ liệu hay khu công nghiệp, thiết bị này giúp hệ thống mạng hoạt động liên tục, ổn định và hạn chế tối đa rủi ro gián đoạn.
Những lỗi cần tránh khi lắp đặt hộp phối quang ODF
Dù thiết bị tốt đến đâu, nếu lắp đặt sai vẫn có thể gây sự cố:
- Uốn sợi quang quá gắt
- Không cố định dây nguồn đầu vào
- Đặt mối hàn chồng chéo
- Không vệ sinh đầu connector trước khi cắm
- Lựa chọn sai chuẩn adapter
Tuân thủ quy trình kỹ thuật giúp hộp phối quang odf phát huy tối đa hiệu quả.
Kết luận
Trong hạ tầng viễn thông hiện đại, hộp phối quang odf không đơn thuần là thiết bị phụ trợ mà là trung tâm quản lý toàn bộ hệ thống sợi quang. Việc lựa chọn đúng loại, đúng cấu hình và đúng tiêu chuẩn kỹ thuật sẽ giúp hệ thống hoạt động ổn định, giảm suy hao và tiết kiệm chi phí dài hạn.
Nếu bạn đang cần tư vấn giải pháp cáp quang cho dự án hạ tầng viễn thông, Fasttel luôn sẵn sàng hỗ trợ với các sản phẩm cáp quang đạt chuẩn quốc tế và mức giá cạnh tranh nhất thị trường.
