Cấu tạo chi tiết của hộp phối quang ODF 2026

hộp phối quang ODF, cũng như chức năng của từng bộ phận bên trong.

Việc nắm vững cấu tạo không chỉ giúp quá trình lắp đặt, vận hành và bảo trì trở nên dễ dàng hơn mà còn góp phần nâng cao tuổi thọ hệ thống, giảm thiểu rủi ro sự cố và tối ưu chi phí đầu tư lâu dài.

Bài viết dưới đây sẽ phân tích chi tiết từng thành phần cấu tạo của hộp phối quang ODF, giúp bạn có cái nhìn toàn diện và chính xác nhất.

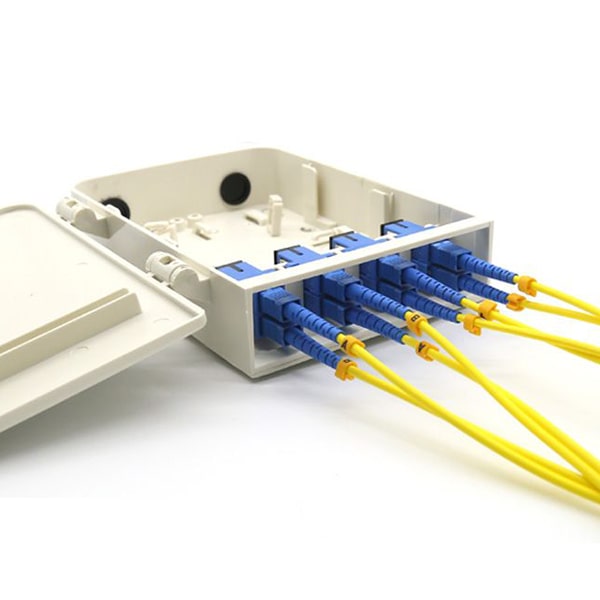

Tổng quan về cấu tạo hộp phối quang ODF

Về cơ bản, hộp phối quang ODF được thiết kế như một hệ thống khép kín, bao gồm nhiều bộ phận khác nhau, mỗi bộ phận đảm nhiệm một chức năng riêng biệt nhưng liên kết chặt chẽ với nhau.

Một hộp phối quang ODF tiêu chuẩn thường bao gồm:

• Vỏ hộp ODF

• Khay hàn quang

• Adapter quang

• Dây hàn quang (pigtail)

• Dây nhảy quang (patch cord)

• Bộ phận cố định và quản lý cáp

• Các phụ kiện đi kèm

Tất cả các thành phần này kết hợp với nhau nhằm đảm bảo tín hiệu quang được truyền dẫn ổn định, an toàn và dễ dàng quản lý.

Vỏ hộp phối quang ODF

Vai trò của vỏ hộp ODF

Vỏ hộp là lớp bảo vệ bên ngoài, đóng vai trò như “khung xương” của toàn bộ hộp phối quang ODF. Đây là bộ phận tiếp xúc trực tiếp với môi trường xung quanh và chịu các tác động vật lý trong quá trình sử dụng.

Vai trò chính của vỏ hộp ODF bao gồm:

• Bảo vệ các linh kiện bên trong khỏi tác động cơ học

• Chống bụi, chống ẩm, hạn chế tác động môi trường

• Tạo không gian cố định để lắp đặt các bộ phận khác

• Đảm bảo tính thẩm mỹ và gọn gàng cho hệ thống

Chất liệu vỏ hộp phối quang ODF

Tùy vào mục đích sử dụng và môi trường lắp đặt, vỏ hộp phối quang ODF có thể được làm từ nhiều loại vật liệu khác nhau:

• Thép sơn tĩnh điện:

  • Độ bền cao

  • Chống va đập tốt

  • Phù hợp với môi trường công nghiệp

• Nhôm hoặc hợp kim nhôm:

  • Trọng lượng nhẹ

  • Chống ăn mòn tốt

  • Dễ lắp đặt

• Nhựa kỹ thuật cao:

  • Cách điện tốt

  • Phù hợp với một số ứng dụng đặc thù

Mỗi loại vật liệu đều ảnh hưởng trực tiếp đến độ bền và tuổi thọ của hộp phối quang ODF.

Thiết kế vỏ hộp ODF

Vỏ hộp ODF thường được thiết kế với các đặc điểm:

• Dạng treo tường, dạng rack hoặc dạng đứng

• Có cửa trước đóng mở linh hoạt

• Có lỗ thông cáp vào/ra được bố trí khoa học

• Có khóa hoặc chốt an toàn

Thiết kế này giúp quá trình lắp đặt, đấu nối và bảo trì diễn ra thuận tiện hơn.

Khay hàn quang trong hộp phối quang ODF

Khay hàn quang là gì?

Khay hàn quang là bộ phận dùng để cố định và bảo vệ mối hàn quang giữa cáp quang và dây hàn quang (pigtail). Đây là thành phần cực kỳ quan trọng trong cấu tạo hộp phối quang ODF.

Cấu tạo của khay hàn quang

Một khay hàn quang tiêu chuẩn thường bao gồm:

• Phần đế khay để cố định sợi quang

• Rãnh đặt ống co nhiệt bảo vệ mối hàn

• Nắp khay để che chắn mối hàn

• Vị trí dẫn hướng sợi quang

Khay hàn được thiết kế nhằm đảm bảo sợi quang không bị gãy, gập hay chịu lực kéo quá mức.

Chức năng của khay hàn quang

• Bảo vệ mối hàn khỏi tác động vật lý

• Giữ sợi quang cố định, tránh xê dịch

• Giúp việc kiểm tra và bảo trì dễ dàng

• Đảm bảo bán kính uốn cong sợi quang đạt tiêu chuẩn

Số lượng và khả năng mở rộng khay hàn

Tùy vào dung lượng hộp phối quang ODF, số lượng khay hàn có thể:

• Từ 1 khay đến nhiều khay

• Dễ dàng tháo lắp, bổ sung khi mở rộng hệ thống

• Phù hợp với nhiều cấu hình cáp quang khác nhau

Adapter quang trong hộp phối quang ODF

Adapter quang là gì?

Adapter quang là bộ phận trung gian dùng để kết nối dây nhảy quang với dây hàn quang, đảm bảo tín hiệu quang được truyền dẫn chính xác và ổn định.

Vị trí của adapter quang trong hộp ODF

• Được gắn cố định trên mặt trước của hộp phối quang ODF

• Dễ dàng quan sát và thao tác

• Thuận tiện cho việc đấu nối, thay thế

Các loại adapter quang phổ biến

Trong cấu tạo hộp phối quang ODF, adapter quang có thể thuộc nhiều loại khác nhau:

• Adapter SC

• Adapter LC

• Adapter FC

• Adapter ST

Việc lựa chọn loại adapter phù hợp giúp hệ thống hoạt động ổn định và đồng bộ.

Vai trò của adapter quang

• Kết nối nhanh chóng các đầu nối quang

• Giảm suy hao tín hiệu

• Tăng độ ổn định cho đường truyền

• Hỗ trợ quản lý cổng kết nối hiệu quả

Dây hàn quang (Pigtail)

Dây hàn quang là gì?

Dây hàn quang (pigtail) là đoạn cáp quang ngắn, một đầu có đầu nối quang, đầu còn lại được hàn trực tiếp với sợi quang trong cáp chính.

Vai trò của dây hàn quang trong hộp ODF

• Là cầu nối giữa cáp quang và adapter

• Đảm bảo tín hiệu truyền dẫn ổn định

• Giúp quá trình đấu nối gọn gàng và chuyên nghiệp

Đặc điểm cấu tạo của dây hàn quang

• Chiều dài ngắn, vừa đủ sử dụng

• Sợi quang chất lượng cao

• Được bảo vệ bằng lớp vỏ mềm dẻo

Dây nhảy quang (Patch cord)

Chức năng của dây nhảy quang

Dây nhảy quang được sử dụng để:

• Kết nối giữa các cổng adapter trong hộp phối quang ODF

• Kết nối hộp ODF với thiết bị quang khác

• Thay đổi, điều chỉnh cấu hình hệ thống

Đặc điểm trong cấu tạo hộp phối quang ODF

• Dây nhảy được bố trí gọn gàng

• Đảm bảo bán kính uốn cong tiêu chuẩn

• Dễ tháo lắp, thay thế

Bộ phận cố định và quản lý cáp quang

Vai trò quản lý cáp trong hộp ODF

Một trong những yếu tố quan trọng trong cấu tạo hộp phối quang ODF là hệ thống quản lý cáp.

Vai trò chính bao gồm:

• Giữ cáp quang cố định

• Tránh gập, xoắn, đứt sợi quang

• Giúp hệ thống gọn gàng, dễ kiểm tra

Các thành phần quản lý cáp

• Kẹp cố định cáp

• Thanh dẫn hướng

• Vòng uốn sợi quang

• Dây rút, phụ kiện đi kèm

Các phụ kiện đi kèm trong hộp phối quang ODF

Ngoài các bộ phận chính như vỏ hộp, khay hàn, adapter hay dây nhảy quang, hộp phối quang ODF còn được trang bị nhiều phụ kiện hỗ trợ. Những phụ kiện này tuy có kích thước nhỏ nhưng lại đóng vai trò quan trọng trong việc đảm bảo độ bền, tính ổn định và chất lượng truyền dẫn tín hiệu quang của toàn bộ hệ thống.

Ống co nhiệt bảo vệ mối hàn quang

• Là phụ kiện không thể thiếu trong quá trình hàn nối sợi quang

• Được sử dụng để:

  • Bọc bên ngoài mối hàn quang

  • Cố định hai đầu sợi quang sau khi hàn

  • Bảo vệ mối hàn khỏi tác động vật lý

• Cấu tạo ống co nhiệt:

  • Lớp nhựa bên ngoài có khả năng co lại khi gặp nhiệt

  • Thanh kim loại hoặc sợi gia cường bên trong giúp tăng độ cứng

  • Đảm bảo mối hàn không bị gãy hoặc cong vênh

• Vai trò quan trọng của ống co nhiệt:

  • Giảm nguy cơ đứt sợi quang tại vị trí hàn

  • Hạn chế suy hao tín hiệu tại mối nối

  • Tăng tuổi thọ cho mối hàn quang

• Ống co nhiệt giúp:

  • Dễ dàng cố định mối hàn vào khay hàn

  • Đảm bảo bán kính uốn cong đạt tiêu chuẩn kỹ thuật

• Nếu không sử dụng hoặc sử dụng ống co nhiệt kém chất lượng:

  • Mối hàn dễ bị hư hỏng

  • Tăng nguy cơ suy hao tín hiệu

  • Giảm độ ổn định của hệ thống ODF

Ốc vít, bu lông cố định

• Là nhóm phụ kiện cơ khí quan trọng giúp:

  • Cố định vỏ hộp phối quang ODF

  • Giữ chắc các bộ phận bên trong hộp

• Vị trí sử dụng ốc vít, bu lông trong hộp ODF:

  • Gắn vỏ hộp vào tường, tủ rack hoặc giá đỡ

  • Cố định khay hàn quang

  • Gắn thanh quản lý cáp và adapter

• Yêu cầu đối với ốc vít, bu lông:

  • Chất liệu chống gỉ, chống ăn mòn

  • Độ cứng cao, chịu lực tốt

  • Phù hợp với môi trường trong nhà và ngoài trời

• Vai trò của ốc vít, bu lông chất lượng tốt:

  • Giữ hộp ODF ổn định trong thời gian dài

  • Hạn chế rung lắc gây ảnh hưởng đến sợi quang

  • Đảm bảo an toàn khi vận hành hệ thống

• Nếu sử dụng phụ kiện cố định kém chất lượng:

  • Hộp ODF dễ bị lỏng, lệch

  • Tăng nguy cơ gập, đứt sợi quang

  • Gây khó khăn cho bảo trì, sửa chữa

Nhãn đánh dấu sợi quang

• Là phụ kiện hỗ trợ quản lý hệ thống cáp quang hiệu quả

• Nhãn đánh dấu thường được sử dụng để:

  • Ghi chú thông tin sợi quang

  • Phân biệt các tuyến cáp

  • Xác định nhanh cổng kết nối

• Vị trí sử dụng nhãn đánh dấu:

  • Trên dây hàn quang

  • Trên dây nhảy quang

  • Tại các cổng adapter

• Lợi ích của nhãn đánh dấu sợi quang:

  • Giảm nhầm lẫn trong quá trình đấu nối

  • Thuận tiện cho kiểm tra, bảo trì

  • Tiết kiệm thời gian xử lý sự cố

• Đặc điểm của nhãn đánh dấu chất lượng:

  • Chữ rõ ràng, không phai

  • Chịu được môi trường ẩm, nhiệt độ

  • Dễ ghi chú và thay đổi khi cần

• Trong các hệ thống ODF lớn:

  • Nhãn đánh dấu là yếu tố bắt buộc

  • Giúp quản lý hàng trăm, hàng nghìn sợi quang

Gioăng chống bụi, chống ẩm

• Là phụ kiện bảo vệ quan trọng đối với hộp phối quang ODF

• Gioăng thường được lắp tại:

  • Cửa hộp ODF

  • Các khe hở, lỗ thông cáp

• Vai trò của gioăng chống bụi, chống ẩm:

  • Ngăn bụi bẩn xâm nhập vào bên trong hộp

  • Hạn chế hơi ẩm gây oxi hóa linh kiện

  • Bảo vệ adapter và mối hàn quang

• Đặc điểm của gioăng chất lượng:

  • Độ đàn hồi tốt

  • Không bị lão hóa nhanh

  • Giữ kín trong thời gian dài

• Đặc biệt quan trọng với:

  • Hộp ODF ngoài trời

  • Môi trường nhiều bụi, độ ẩm cao

• Thiếu gioăng hoặc gioăng kém chất lượng có thể dẫn đến:

  • Suy hao tín hiệu quang

  • Hư hỏng linh kiện

  • Giảm tuổi thọ hệ thống

Vai trò tổng thể của phụ kiện đi kèm

• Hoàn thiện cấu tạo hộp phối quang ODF

• Nâng cao độ bền và tính ổn định

• Hỗ trợ lắp đặt, vận hành và bảo trì dễ dàng

• Giảm rủi ro sự cố kỹ thuật trong quá trình sử dụng lâu dài

Tính liên kết giữa các bộ phận trong cấu tạo hộp phối quang ODF

Một trong những yếu tố tạo nên hiệu quả vượt trội của hộp phối quang ODF chính là sự liên kết chặt chẽ và đồng bộ giữa các bộ phận cấu thành. Mỗi thành phần không hoạt động độc lập mà bổ trợ lẫn nhau để tạo thành một hệ thống hoàn chỉnh.

Vỏ hộp ODF – nền tảng bảo vệ tổng thể

• Đóng vai trò là lớp bảo vệ bên ngoài cho toàn bộ hệ thống

• Kết nối trực tiếp với:

  • Khay hàn

  • Adapter quang

  • Hệ thống quản lý cáp

• Vỏ hộp giúp:

  • Cố định vị trí các bộ phận bên trong

  • Bảo vệ khỏi tác động cơ học

  • Giữ môi trường bên trong ổn định

• Nếu vỏ hộp không đạt tiêu chuẩn:

  • Các bộ phận bên trong dễ bị ảnh hưởng

  • Giảm độ an toàn của toàn hệ thống

Khay hàn quang – trung tâm bảo vệ mối nối

• Khay hàn là nơi tập trung các mối hàn quang

• Liên kết trực tiếp với:

  • Cáp quang đầu vào

  • Dây hàn quang (pigtail)

• Vai trò trong hệ thống:

  • Cố định mối hàn

  • Bảo vệ sợi quang khỏi gãy, gập

  • Đảm bảo suy hao thấp

• Khay hàn hoạt động hiệu quả khi:

  • Được lắp đặt đúng vị trí

  • Phối hợp tốt với bộ quản lý cáp

Adapter quang và dây nhảy – cầu nối truyền tín hiệu

• Adapter quang là điểm giao tiếp giữa:

  • Dây hàn quang

  • Dây nhảy quang

• Dây nhảy quang kết nối:

  • Hộp phối quang ODF

  • Các thiết bị mạng quang khác

• Sự liên kết giữa adapter và dây nhảy giúp:

  • Truyền tín hiệu ổn định

  • Dễ dàng thay đổi cấu hình

  • Thuận tiện kiểm tra và bảo trì

• Nếu một trong hai thành phần gặp vấn đề:

  • Tín hiệu quang có thể bị gián đoạn

  • Hệ thống mất ổn định

Bộ quản lý cáp – yếu tố giữ ổn định toàn hệ thống

• Bao gồm:

  • Thanh dẫn hướng

  • Vòng uốn sợi quang

  • Kẹp cố định cáp

• Bộ quản lý cáp giúp:

  • Định hướng đường đi của sợi quang

  • Giữ bán kính uốn cong tiêu chuẩn

  • Tránh chồng chéo, rối cáp

• Liên kết với:

  • Khay hàn

  • Adapter

  • Vỏ hộp

• Thiếu bộ quản lý cáp sẽ dẫn đến:

  • Gập sợi quang

  • Tăng suy hao

  • Khó bảo trì

Sự đồng bộ tạo nên hiệu quả tổng thể

• Mỗi bộ phận đảm nhiệm một vai trò riêng

• Các bộ phận phối hợp nhịp nhàng để:

  • Bảo vệ sợi quang

  • Đảm bảo tín hiệu ổn định

  • Duy trì hiệu suất lâu dài

• Khi cấu tạo hộp phối quang ODF đồng bộ:

  • Hệ thống hoạt động bền bỉ

  • Giảm chi phí sửa chữa

  • Nâng cao độ an toàn

Ý nghĩa của tính liên kết trong vận hành thực tế

• Giúp hệ thống:

  • Hoạt động ổn định trong thời gian dài

  • Dễ mở rộng và nâng cấp

  • Thuận tiện xử lý sự cố

• Là yếu tố quan trọng trong:

  • Các hệ thống mạng lớn

  • Trung tâm dữ liệu

  • Hạ tầng viễn thông

Kết luận

Việc hiểu rõ cấu tạo chi tiết của hộp phối quang ODF là nền tảng quan trọng để lựa chọn, lắp đặt và vận hành hệ thống cáp quang một cách hiệu quả. Mỗi bộ phận trong hộp phối quang ODF đều có vai trò riêng, từ vỏ hộp, khay hàn, adapter quang cho đến dây hàn, dây nhảy và các phụ kiện đi kèm.

Khi các thành phần này được thiết kế và lắp đặt đúng tiêu chuẩn, hộp phối quang ODF sẽ đảm bảo khả năng bảo vệ sợi quang tối ưu, giảm suy hao tín hiệu và nâng cao độ ổn định lâu dài cho toàn bộ hệ thống mạng quang.
