Cấu tạo module quang và nguyên lý hoạt động: tránh lỗi không lên tín hiệu

Rất nhiều hệ thống mạng phải làm lại chỉ vì chọn sai module quang. Nguyên nhân không nằm ở thiết bị, mà ở việc không hiểu rõ cấu tạo module quang và nguyên lý hoạt động của nó. Khi không nắm được cách module quang truyền dữ liệu, bạn rất dễ gặp tình trạng không lên tín hiệu, kết nối chập chờn hoặc lỗi không rõ nguyên nhân. Nhưng chỉ cần hiểu đúng từ đầu, bạn có thể tránh gần như toàn bộ những sai lầm tốn kém này.

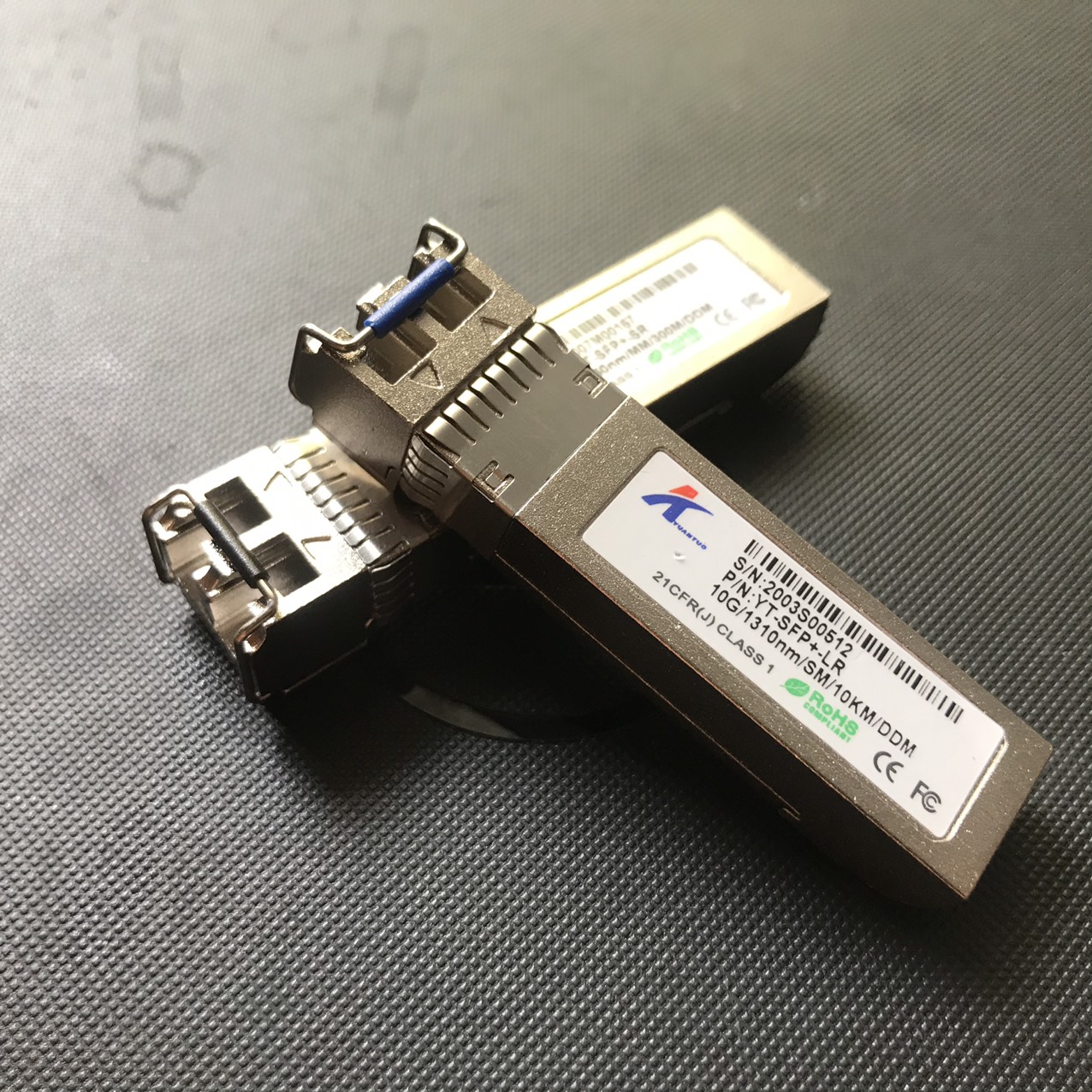

1. Cấu tạo module quang gồm những gì?

Để thực hiện quá trình truyền tín hiệu, module quang gồm nhiều thành phần phối hợp với nhau. Mỗi phần đảm nhiệm một vai trò riêng.

Để truyền dữ liệu qua cáp quang, module quang không phải chỉ có một linh kiện đơn lẻ mà là sự kết hợp của nhiều thành phần khác nhau. Một module quang gồm 3 phần chính:

• Bộ phát (TX) → tạo tín hiệu
• Bộ thu (RX) → nhận tín hiệu
• Mạch điều khiển → xử lý và đồng bộ

Ngoài ra còn có cổng kết nối và vỏ bảo vệ giúp đảm bảo thiết bị hoạt động ổn định.

1.1 Bộ phát quang (Transmitter – TX) trong module quang

Bộ phát quang (TX): Phần tạo ánh sáng để truyền dữ liệu.

TX có nhiệm vụ chuyển tín hiệu điện thành tín hiệu ánh sáng để truyền qua cáp quang, đồng thời quyết định khoảng cách và độ ổn định truyền dẫn.

Cấu tạo của bộ phát quang:

Diode phát quang (Laser Diode / LED): Là nguồn phát ánh sáng trong module quang.

• Laser Diode (LD) (phổ biến nhất): Tạo tia sáng tập trung với công suất cao, giúp truyền xa và ổn định, thường dùng trong module quang tốc độ cao.
• VCSEL (Vertical-Cavity Surface-Emitting Laser): Thường dùng cho cáp multimode, phù hợp với truyền dẫn khoảng cách ngắn, chi phí thấp và hiệu suất ổn định.
• DFB / FP: Dùng cho cáp singlemode, truyền xa (10 – 80km), độ ổn định cao, phù hợp cho hệ thống mạng tốc độ lớn.
• LED: Ít dùng, chủ yếu xuất hiện trong các module quang đời cũ, chỉ phù hợp khoảng cách rất ngắn và tốc độ thấp.

Mạch điều khiển (Laser Driver): Có nhiệm vụ điều chỉnh dòng điện cho diode, mã hóa dữ liệu thành xung ánh sáng và ổn định tín hiệu truyền.

Tùy loại module quang, bộ phát sử dụng các bước sóng:

• 850nm → dùng cho cáp multimode (khoảng cách ngắn)
• 1310nm / 1550nm → dùng cho cáp single mode (truyền xa)

Loại laser (VCSEL, DFB…) và bước sóng sẽ quyết định module truyền được bao xa và có tương thích hay không.

1.2 Bộ thu quang (Receiver – RX) trong module quang

Bộ thu quang (RX): Nhận ánh sáng và chuyển lại thành tín hiệu điện.

RX có nhiệm vụ nhận tín hiệu ánh sáng từ cáp quang và chuyển đổi thành tín hiệu điện, giúp thiết bị mạng xử lý dữ liệu. Đây là thành phần quyết định độ chính xác và chất lượng tín hiệu đầu vào.

Cấu tạo bộ thu quang:

Photodiode (PD): Là bộ phận chính dùng để nhận ánh sáng và chuyển thành tín hiệu điện.

• PIN diode: Phổ biến, chi phí thấp, dùng cho khoảng cách ngắn – trung bình
• APD (Avalanche Photodiode): Độ nhạy cao, dùng cho truyền xa và tín hiệu yếu

Mạch khuếch đại & xử lý tín hiệu: Khuếch đại tín hiệu điện nhận được, lọc nhiễu và tái tạo dữ liệu chính xác.

Các yếu tố ảnh hưởng đến bộ thu quang:

• Độ nhạy của photodiode
• Suy hao tín hiệu trên đường truyền
• Nhiễu và chất lượng cáp quang

Bộ thu quang có độ nhạy càng cao thì khả năng nhận tín hiệu yếu càng tốt, giúp tăng khoảng cách truyền và độ ổn định của hệ thống.

1.3 Mạch điều khiển (Control Circuit) trong module quang

Mạch điều khiển là “bộ não” của module quang, có nhiệm vụ điều phối hoạt động của cả bộ phát (TX) và bộ thu (RX), đảm bảo tín hiệu truyền ổn định và chính xác.

Chức năng:

• Điều khiển hoạt động của Laser Diode và Photodiode
• Xử lý và đồng bộ tín hiệu điện – quang
• Ổn định công suất phát và độ nhạy thu
• Giảm nhiễu và hạn chế lỗi truyền

Thành phần:

• IC điều khiển trung tâm: Xử lý và điều phối tín hiệu
• Laser Driver: Điều khiển bộ phát (TX)
• TIA (Transimpedance Amplifier): Khuếch đại tín hiệu từ bộ thu (RX)

Vai trò:

• Đảm bảo tín hiệu ổn định, đồng bộ
• Giảm lỗi và suy hao trong quá trình truyền
• Tối ưu hiệu suất toàn bộ module quang

Mạch điều khiển càng tốt thì module quang càng ổn định, đặc biệt trong hệ thống tốc độ cao hoặc truyền xa.

1.4 Cổng kết nối (Optical Interface)

Cổng kết nối là bộ phận giúp kết nối module quang với dây nhảy quang (fiber patch cord) để truyền và nhận tín hiệu.

Loại cổng phổ biến:

• LC: phổ biến nhất, kích thước nhỏ gọn, dùng nhiều trong SFP/SFP+
• SC: kích thước lớn hơn, ít dùng hơn

Vai trò:

• Đảm bảo kết nối tín hiệu quang ổn định
• Giảm suy hao tại điểm tiếp xúc

Cổng kết nối phải tương thích với loại dây quang (singlemode hoặc multimode).

1.5 Vỏ module (Housing)

Vỏ module là lớp kim loại bao bọc bên ngoài, có nhiệm vụ bảo vệ linh kiện và chống nhiễu.

Chức năng chính:

• Chống nhiễu điện từ (EMI)
• Tản nhiệt khi hoạt động
• Bảo vệ các linh kiện bên trong

Vai trò:

• Giúp module hoạt động ổn định trong môi trường mạng phức tạp
• Tăng độ bền và tuổi thọ thiết bị

Module chất lượng cao thường có vỏ kim loại chắc chắn, tản nhiệt tốt.

1.6 Giao diện kết nối thiết bị (Electrical Interface)

Đây là phần tiếp xúc giữa module quang và thiết bị mạng (switch, router), cho phép truyền tín hiệu điện và cấp nguồn.

Chuẩn giao tiếp phổ biến:

• SFP (1G)
• SFP+ (10G)
• QSFP (40G/100G)

Vai trò:

• Kết nối trực tiếp với thiết bị mạng
• Đảm bảo tương thích và khả năng “plug & play”

Module quang cần tương thích với hãng thiết bị (Cisco, Huawei…) để hoạt động ổn định.

2. Nguyên lý hoạt động của module quang

Module quang hoạt động theo nguyên lý chuyển đổi tín hiệu điện ↔ tín hiệu ánh sáng, giúp truyền dữ liệu qua cáp quang với tốc độ cao và độ ổn định tốt.

Quy trình hoạt động:

• Tín hiệu điện được gửi từ thiết bị mạng (switch, router)
• Bộ phát quang (TX) chuyển đổi tín hiệu điện thành ánh sáng
• Tín hiệu quang được truyền qua sợi cáp quang
• Bộ thu quang (RX) nhận ánh sáng và chuyển lại thành tín hiệu điện
• Thiết bị mạng tiếp tục xử lý dữ liệu

Ưu điểm của nguyên lý truyền quang:

• Tốc độ cao hơn so với cáp đồng
• Truyền xa (vài km đến hàng chục km)
• Ít nhiễu điện từ, tín hiệu ổn định
• Suy hao thấp, phù hợp hệ thống lớn

3. Vì sao hiểu cấu tạo giúp bạn tránh lỗi khi triển khai?

Phần lớn lỗi khi dùng module quang không nằm ở thiết bị, mà nằm ở việc không hiểu cách nó hoạt động. Những lỗi phổ biến:

• Không lên link → TX và RX không cùng bước sóng
• Tín hiệu yếu → chọn sai khoảng cách module
• Kết nối chập chờn → module kém chất lượng hoặc không tương thích
• Cắm không nhận → thiết bị không hỗ trợ

Hiểu nguyên lý này giúp bạn dễ dàng xác định lỗi khi hệ thống không lên tín hiệu hoặc hoạt động không ổn định.

4. Khi nào bạn cần quan tâm đến cấu tạo module quang?

Không phải ai cũng cần hiểu sâu về kỹ thuật. Nhưng trong một số trường hợp, kiến thức này là bắt buộc. Bạn nên nắm rõ khi:

• Triển khai hệ thống mạng lớn
• Xử lý lỗi kết nối
• Lựa chọn module cho hệ thống phức tạp

Ngược lại, nếu bạn chỉ cần chọn đúng loại module để sử dụng, bạn không cần đi quá sâu vào phần này.

Xem thêm để hiểu và chọn đúng module quang

Hiểu cấu tạo là nền tảng, nhưng để chọn đúng module phù hợp, bạn nên xem thêm:

• Module quang là gì (tổng quan, dễ hiểu)
• SFP và SFP+ khác nhau như thế nào
• Cách chọn module quang SFP đúng chuẩn

Kết hợp cả 3 phần này, bạn sẽ tránh được gần như toàn bộ lỗi khi triển khai hệ thống.

Kết luận

Hiểu cấu tạo module quang không chỉ giúp bạn nắm nguyên lý hoạt động, mà còn giúp tránh những lỗi tốn kém khi triển khai. Chỉ cần sai một chi tiết nhỏ, toàn bộ hệ thống có thể không hoạt động. Vì vậy, nếu bạn đang triển khai hoặc vận hành hệ thống mạng, đây là kiến thức bạn không nên bỏ qua.
