Cáp ADSS là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng chi tiết từ A-Z

Cáp ADSS là một trong những dòng cáp quang treo tự lực được sử dụng phổ biến trong các hệ thống điện lực và viễn thông hiện nay. Nhờ khả năng treo trực tiếp trên cột điện mà không cần dây chịu lực kim loại, loại cáp này giúp tối ưu chi phí thi công, nâng cao độ bền và đảm bảo khả năng truyền dẫn tín hiệu ổn định trong nhiều điều kiện môi trường khác nhau. Vậy cáp ADSS là gì, cấu tạo ra sao, hoạt động như thế nào và được ứng dụng ở đâu? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

1.Cáp ADSS là gì?

1.1. Định nghĩa Cáp ADSS

Cáp ADSS (All Dielectric Self Supporting) là loại cáp quang treo tự lực được chế tạo hoàn toàn từ vật liệu phi kim loại. Điểm đặc biệt của cáp ADSS là có khả năng tự chịu lực mà không cần dây treo hoặc lõi thép gia cường như các loại cáp quang thông thường.

Nhờ đặc điểm này, cáp ADSS có thể được lắp đặt trực tiếp trên các cột điện trung thế, cao thế hoặc các tuyến viễn thông mà vẫn đảm bảo an toàn điện, hạn chế ảnh hưởng của hiện tượng cảm ứng điện từ.

Hiện nay, cáp ADSS được sử dụng rộng rãi trong các mạng truyền dẫn quang đường dài, hệ thống điện lực, mạng Internet băng rộng và các dự án hạ tầng viễn thông.

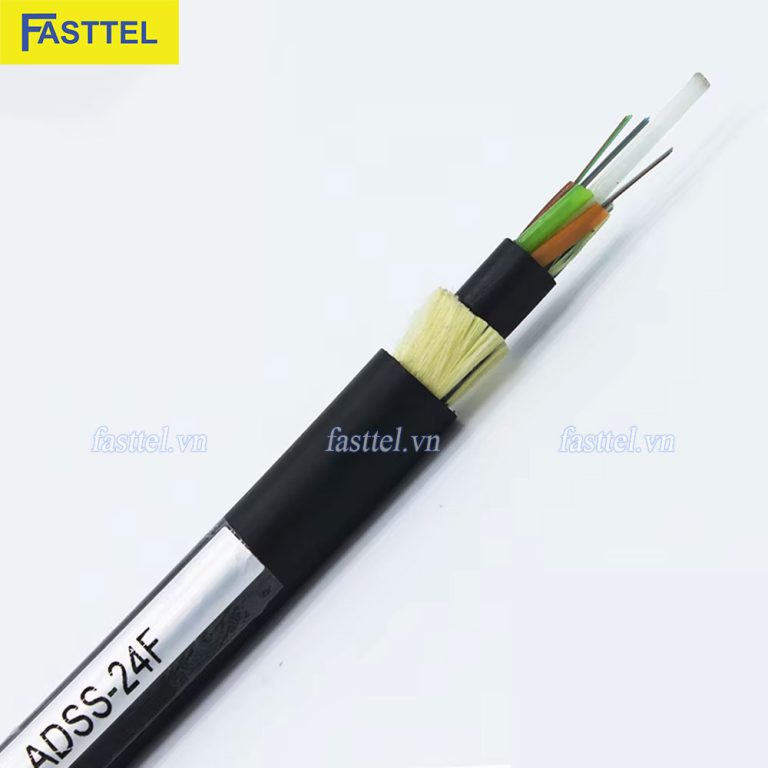

1.2. Cấu tạo cơ bản của Cáp ADSS

Một sợi cáp ADSS thường gồm các thành phần chính:

• Sợi quang truyền tín hiệu đặt trong các ống đệm chứa gel chống ẩm.
• Lõi gia cường FRP (Fiber Reinforced Plastic) giúp tăng khả năng chịu lực nhưng vẫn đảm bảo cách điện.
• Lớp sợi Aramid chịu lực giúp cáp có thể treo với khoảng vượt lớn.
• Lớp chống nước bảo vệ lõi cáp khỏi hơi ẩm xâm nhập.
• Vỏ ngoài bằng nhựa PE hoặc AT có khả năng chống tia UV, chống mài mòn và chịu được thời tiết khắc nghiệt.

Toàn bộ cấu tạo đều không chứa kim loại nên cáp có khả năng chống nhiễm điện rất tốt.

1.3. Nguyên lý hoạt động

Cáp ADSS hoạt động dựa trên nguyên lý truyền tín hiệu bằng ánh sáng trong sợi quang. Dữ liệu được chuyển đổi thành các xung ánh sáng và truyền qua lõi quang với tốc độ rất cao.

Nhờ hiện tượng phản xạ toàn phần trong lõi sợi quang, tín hiệu gần như không bị suy hao trên quãng đường dài, đảm bảo tốc độ truyền tải ổn định và chất lượng kết nối cao.

2. Cáp ADSS hoạt động như thế nào?

2.1. Nguyên lý hoạt động

Thiết bị đầu cuối sẽ chuyển đổi tín hiệu điện thành tín hiệu quang. Các xung ánh sáng sau đó truyền trong lõi cáp quang đến điểm nhận.

Tại đầu cuối còn lại, tín hiệu quang tiếp tục được chuyển đổi thành tín hiệu điện để phục vụ quá trình truyền dữ liệu.

Quá trình này giúp hạn chế tối đa hiện tượng nhiễu điện từ vốn thường xảy ra với cáp đồng truyền thống.

2.2. Quy trình xử lý dữ liệu

Quy trình truyền dữ liệu thông qua cáp ADSS gồm các bước:

• Thu nhận dữ liệu.
• Chuyển đổi dữ liệu thành tín hiệu quang.
• Truyền tín hiệu trong lõi sợi quang.
• Bộ thu nhận tín hiệu.
• Chuyển đổi thành dữ liệu ban đầu.
• Truyền đến thiết bị đầu cuối.

Nhờ sử dụng ánh sáng thay vì dòng điện nên tốc độ truyền tải rất cao, đáp ứng nhu cầu truyền dữ liệu dung lượng lớn.

2.3. Các thành phần tham gia

Một hệ thống sử dụng cáp ADSS thường bao gồm:

• Bộ phát quang.
• Bộ thu quang.
• Thiết bị chuyển mạch.
• Hộp phối quang ODF.
• Phụ kiện treo cáp ADSS.
• Cáp ADSS.
• Thiết bị mạng đầu cuối.

Tất cả phối hợp tạo thành hệ thống truyền dẫn ổn định và có khả năng mở rộng linh hoạt.

Tìm hiểu thêm: Lợi Ích Khi Sử Dụng ADSS 12 Core – Giải Pháp Cáp Quang Tối Ưu Cho Hạ Tầng Hiện Đại

3.Tại sao cáp ADSS lại quan trọng trong hệ thống?

3.1. Giải quyết những vấn đề gì?

So với các loại cáp truyền thống, cáp ADSS giúp giải quyết nhiều vấn đề như:

• Không bị ảnh hưởng bởi điện áp cao.
• Không xảy ra hiện tượng cảm ứng điện.
• Giảm nguy cơ chập cháy.
• Tiết kiệm chi phí xây dựng tuyến cáp.
• Hạn chế bảo trì trong quá trình sử dụng.

3.2. Vai trò trong hệ thống hạ tầng

Cáp ADSS đóng vai trò quan trọng trong việc xây dựng hệ thống truyền dẫn tốc độ cao.

Đây là giải pháp kết nối giữa các trạm điện, trung tâm dữ liệu, hệ thống viễn thông và mạng Internet trên diện rộng.

Nhờ khả năng treo trực tiếp trên cột điện, việc triển khai hạ tầng trở nên nhanh chóng và tiết kiệm hơn rất nhiều.

3.3. Giá trị mang lại cho quá trình vận hành

Việc sử dụng cáp ADSS giúp:

• Tăng độ ổn định của hệ thống.
• Giảm thời gian gián đoạn.
• Nâng cao hiệu quả truyền dữ liệu.
• Giảm chi phí vận hành lâu dài.
• Đảm bảo tuổi thọ hệ thống lên tới 25–30 năm nếu được lắp đặt đúng kỹ thuật.

4. Những ưu điểm nổi bật của cáp ADSS

4.1. Hiệu suất và độ ổn định

Cáp ADSS có khả năng truyền dữ liệu với tốc độ rất cao, băng thông lớn và suy hao tín hiệu thấp.

Ngoài ra, cáp còn hoạt động ổn định trong môi trường mưa nắng, gió mạnh hoặc khu vực có điện trường lớn.

4.2. Khả năng đáp ứng

Loại cáp này có nhiều quy cách khác nhau từ 2FO đến hàng trăm sợi quang.

Khoảng vượt có thể từ vài chục mét đến trên 1.000 mét tùy thiết kế.

Điều này giúp đáp ứng đa dạng yêu cầu từ mạng nội bộ cho đến các tuyến truyền tải quốc gia.

4.3. Chi phí

Mặc dù chi phí đầu tư ban đầu có thể cao hơn một số loại cáp khác, nhưng tổng chi phí sở hữu lại thấp nhờ:

• Ít bảo trì.
• Tuổi thọ cao.
• Không cần dây chịu lực riêng.
• Giảm nhân công thi công.

4.4. Mở rộng và nâng cấp

Cáp ADSS dễ dàng tích hợp với các hệ thống mạng hiện có.

Khi cần mở rộng dung lượng truyền dẫn, doanh nghiệp chỉ cần nâng cấp thiết bị quang mà không cần thay đổi toàn bộ tuyến cáp.

5. Cáp ADSS thường được ứng dụng ở đâu?

5.1. Trong doanh nghiệp

Nhiều doanh nghiệp sử dụng cáp ADSS để kết nối:

• Nhà máy.
• Văn phòng.
• Trung tâm dữ liệu.
• Khu công nghiệp.

Giải pháp này giúp đảm bảo tốc độ truyền dữ liệu nhanh và ổn định.

5.2. Trong công nghiệp

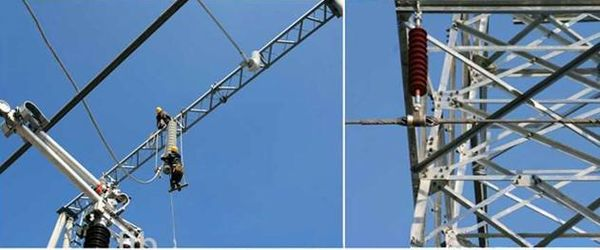

Trong các khu công nghiệp hoặc nhà máy điện, cáp ADSS thường được triển khai dọc theo hệ thống cột điện để phục vụ điều khiển, giám sát và truyền thông nội bộ.

Khả năng chống nhiễu điện từ giúp loại cáp này đặc biệt phù hợp với môi trường có nhiều thiết bị điện công suất lớn.

5.3. Trong hạ tầng viễn thông

Đây là lĩnh vực ứng dụng phổ biến nhất của cáp ADSS.

Các nhà mạng sử dụng cáp ADSS để:

• Truyền Internet cáp quang.
• Kết nối các trạm BTS.
• Xây dựng mạng MAN.
• Kết nối các tuyến Backbone.

5.4. Trong các dự án chuyên biệt

Ngoài điện lực và viễn thông, cáp ADSS còn được sử dụng trong:

• Tuyến đường cao tốc.
• Hệ thống camera giao thông.
• Đường sắt.
• Cảng biển.
• Sân bay.
• Hệ thống Smart City.

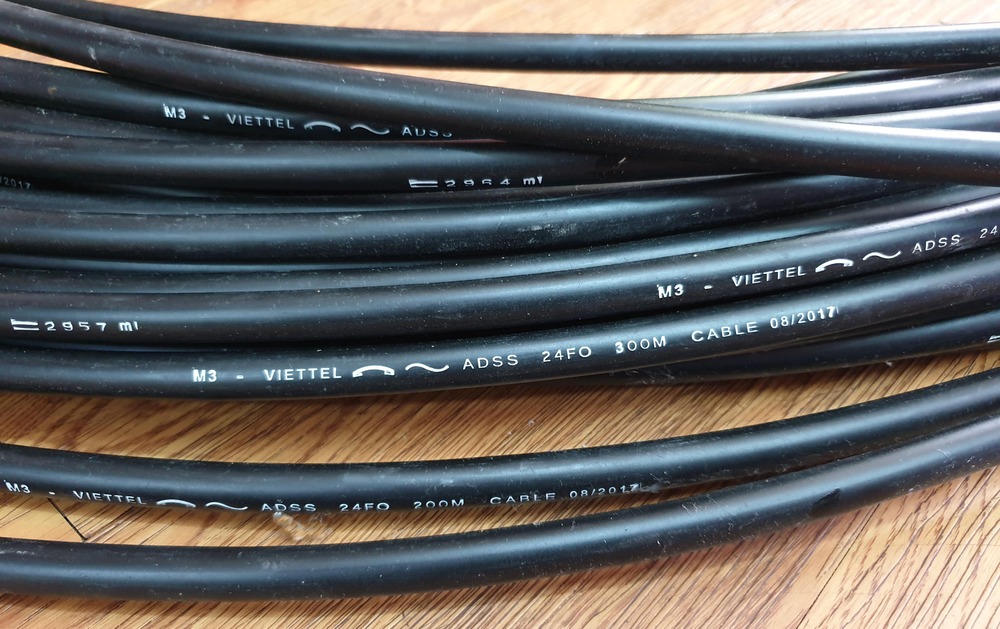

6. Khi nào nên lựa chọn cáp ADSS?

6.1. Những trường hợp nên sử dụng

Cáp ADSS phù hợp khi:

• Treo cáp trên cột điện.
• Tuyến cáp đi qua khu vực điện cao thế.
• Khoảng vượt dài.
• Môi trường ngoài trời.
• Dự án yêu cầu tuổi thọ cao.

6.2. Các yếu tố cần cân nhắc trước khi lựa chọn

Trước khi lựa chọn cáp ADSS cần xem xét:

• Số lượng sợi quang.
• Khoảng vượt giữa các cột.
• Điện áp tuyến điện.
• Điều kiện thời tiết.
• Loại vỏ PE hay AT.
• Tiêu chuẩn chất lượng.
• Phụ kiện đồng bộ.

Việc lựa chọn đúng thông số sẽ giúp hệ thống vận hành an toàn và đạt hiệu quả lâu dài.

6.3. Một số lưu ý khi triển khai

Để đảm bảo hiệu quả sử dụng, cần lưu ý:

• Khảo sát hiện trường trước khi thi công.
• Sử dụng phụ kiện treo đúng chủng loại.
• Không vượt quá lực kéo cho phép.
• Đảm bảo bán kính uốn theo khuyến nghị của nhà sản xuất.
• Kiểm tra định kỳ nhằm phát hiện sớm các hư hỏng do môi trường.

Xem thêm về: Khi nào nên sử dụng tủ rack mạng cho hệ thống thiết bị?

7. Những câu hỏi thường gặp về cáp ADSS (FAQ)

Cáp ADSS có chống sét không?

Cáp ADSS không phải là cáp chống sét. Tuy nhiên, nhờ cấu tạo hoàn toàn bằng vật liệu phi kim loại nên cáp không dẫn điện và ít chịu ảnh hưởng bởi cảm ứng điện từ.

Cáp ADSS có thể lắp trên đường dây điện cao thế không?

Có. Đây chính là một trong những ứng dụng phổ biến nhất của cáp ADSS khi được thiết kế đúng theo cấp điện áp và khoảng vượt của tuyến.

Tuổi thọ của cáp quang ADSS là bao lâu?

Nếu được lắp đặt đúng kỹ thuật và sử dụng trong điều kiện tiêu chuẩn, cáp ADSS có thể đạt tuổi thọ từ 25 đến 30 năm.

Cáp quang ADSS có cần dây treo chịu lực không?

Không. Cáp ADSS được thiết kế tự chịu lực, vì vậy không cần sử dụng dây messenger như nhiều loại cáp quang khác.

8. Kết luận

Cáp ADSS là giải pháp cáp quang treo tự lực hiện đại, đáp ứng hiệu quả nhu cầu truyền dẫn tốc độ cao trong các hệ thống điện lực, viễn thông và hạ tầng kỹ thuật. Với cấu tạo hoàn toàn phi kim loại, khả năng chịu lực tốt, chống nhiễu điện từ và tuổi thọ cao, cáp ADSS giúp tối ưu chi phí đầu tư cũng như vận hành lâu dài. Khi lựa chọn sản phẩm, cần cân nhắc kỹ về khoảng vượt, môi trường lắp đặt, số lượng sợi quang và loại vỏ cáp để đảm bảo hiệu quả sử dụng cũng như độ an toàn cho toàn bộ hệ thống.
