Khi nào cần dùng ODF? Cách lắp đặt hộp phối quang đúng kỹ thuật (A–Z)

Không phải hệ thống nào cũng cần dùng ODF. Tuy nhiên, nếu bạn đang tìm hiểu cách lắp đặt ODF hoặc chưa biết khi nào cần dùng ODF, rất dễ gặp sai lầm khi triển khai thực tế.

Với các hệ thống nhiều nhánh, khoảng cách xa hoặc cần bảo trì thường xuyên, việc không sử dụng hộp phối quang có thể gây rối dây, suy hao tín hiệu và khó sửa chữa.

Bài viết này sẽ giúp bạn:

• Hiểu rõ khi nào cần dùng ODF
• Quyết định nhanh có nên lắp đặt hay không
• Nắm được cách lắp đặt ODF đúng kỹ thuật từ A – Z

1. ODF là gì?

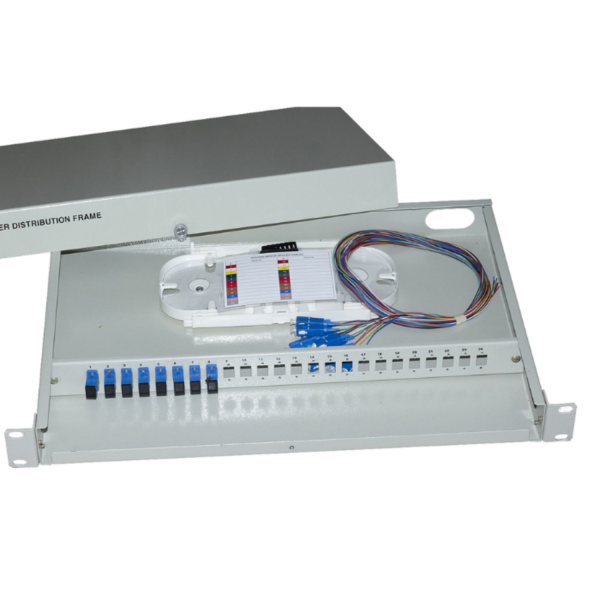

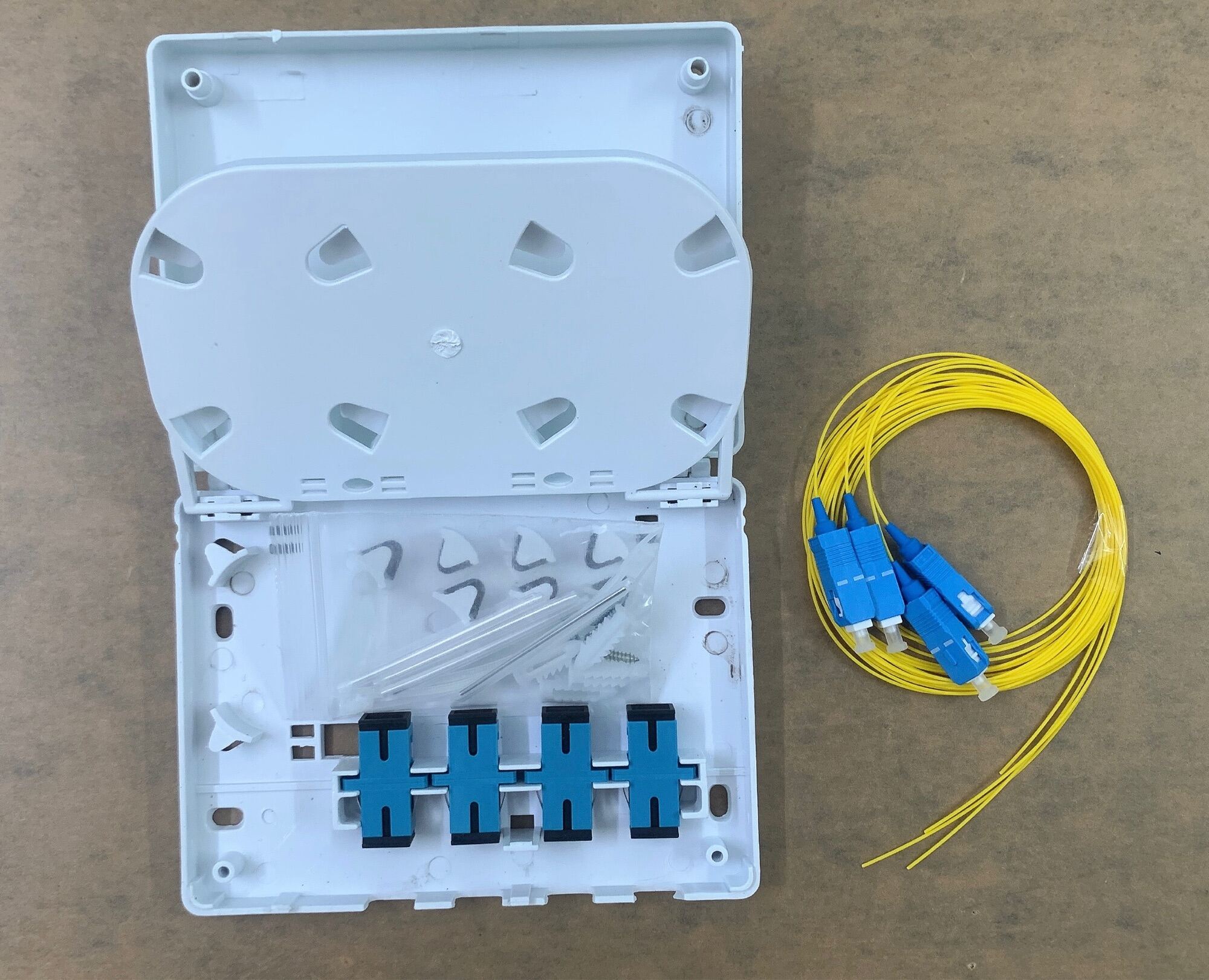

ODF (hộp phối quang) là thiết bị dùng để quản lý và kết nối các sợi quang trong hệ thống mạng.

Hiểu đơn giản: ODF giúp hệ thống gọn hơn – dễ quản lý – dễ mở rộng

👉 Nếu bạn cần tìm hiểu chi tiết, xem thêm bài: Hộp phối quang ODF là gì?

2. Khi nào cần dùng ODF? (Tránh chọn sai gây lỗi mạng)

Trước khi tìm hiểu cách lắp đặt ODF, bạn cần xác định đúng khi nào nên sử dụng hộp phối quang. Việc lắp đặt sai hoặc không cần thiết có thể gây lãng phí chi phí và phức tạp hệ thống.

2.1 Các trường hợp bắt buộc phải dùng ODF

Các trường hợp bắt buộc phải dùng ODF trong hệ thống cáp quang:

Hệ thống camera khoảng cách xa

• Tình huống: Camera cách trung tâm hàng trăm mét đến vài km
• Vấn đề: Sợi quang dài → suy hao tín hiệu, dễ rối, khó kiểm soát và sửa lỗi
• Giải pháp: ODF giúp cố định, quản lý điểm nối, giảm lỗi và dễ bảo trì

FTTH nhiều nhánh (chia nhiều thuê bao)

• Tình huống: Chia tín hiệu quang đến nhiều hộ gia đình
• Vấn đề: Nhiều sợi, rối dây, khó phân nhánh
• Giải pháp: ODF giúp chia sợi rõ ràng, dễ kiểm soát

Tòa nhà, văn phòng nhiều tầng

• Tình huống: Mỗi tầng có nhiều điểm mạng
• Vấn đề: Nếu nối trực tiếp sẽ khó quản lý tuyến cáp, khó nâng cấp mở rộng
• Giải pháp: ODF giúp gom và phân phối theo từng khu vực

Data center, hệ thống lớn

• Tình huống: Hàng chục đến hàng trăm tuyến cáp
• Vấn đề: Không kiểm soát được kết nối bằng cách thủ công
• Giải pháp: ODF giúp chuẩn hóa toàn bộ hệ thống, vận hành ổn định

Đây là trường hợp bắt buộc phải dùng ODF trong hệ thống cáp quang quy mô lớn

2.2 Trường hợp KHÔNG cần dùng ODF

Trong một số trường hợp, bạn không cần dùng ODF nếu:

• Chỉ 1–2 điểm kết nối
• Khoảng cách ngắn (dưới 100–200m)
• Kết nối trực tiếp, không cần chia nhánh

Ví dụ:

• Camera gia đình đơn giản
• Kết nối 2 thiết bị trực tiếp

ODF không phải lúc nào cũng cần – nhưng dùng sai chỗ sẽ gây rắc rối lớn về sau

3. Decision nhanh – Có nên dùng ODF không?

👉 Nếu bạn thuộc nhóm “nên dùng” hoặc “bắt buộc dùng”, hãy xem tiếp phần hướng dẫn lắp đặt bên dưới.

4. Vì sao hệ thống lớn bắt buộc phải dùng ODF?

Nếu không dùng ODF, bạn sẽ gặp các vấn đề:

Rối dây – không thể quản lý

Không có ODF → Sợi chồng chéo, không kiểm soát được

Khó bảo trì, sửa chữa

• Không xác định được sợi nào lỗi
• Mất thời gian dò từng tuyến

Khi có sự cố → downtime kéo dài

Tăng suy hao tín hiệu

• Sợi bị gập, uốn sai kỹ thuật
• Mối nối không được bảo vệ

Dẫn đến mạng chập chờn hoặc mất tín hiệu

Không thể mở rộng hệ thống

Không có điểm trung gian → rất khó nâng cấp

Muốn nâng cấp phải làm lại gần như từ đầu

5. Chuẩn bị trước khi lắp đặt ODF

Dụng cụ

• Máy hàn quang
• Dao tuốt sợi quang
• Bút soi quang
• Máy đo suy hao

Thiết bị

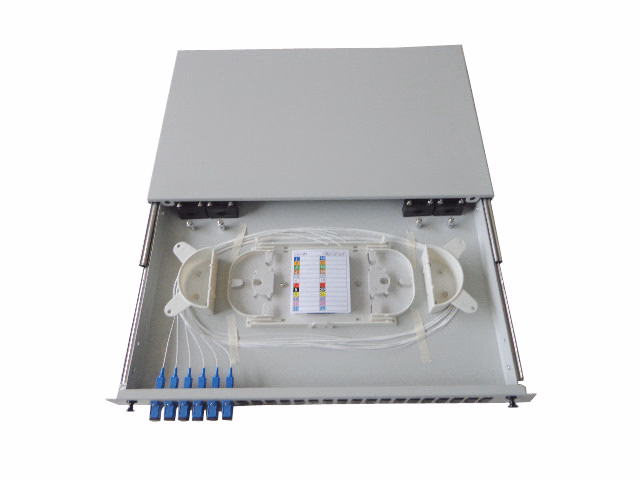

• Hộp phối quang ODF
• Adapter quang
• Dây nhảy quang
• Ống co nhiệt

Kiểm tra hệ thống

• Xác định số lượng sợi
• Kiểm tra tuyến cáp
• Lên sơ đồ kết nối trước

Chuẩn bị kỹ có thể giảm tới 80% lỗi khi thi công

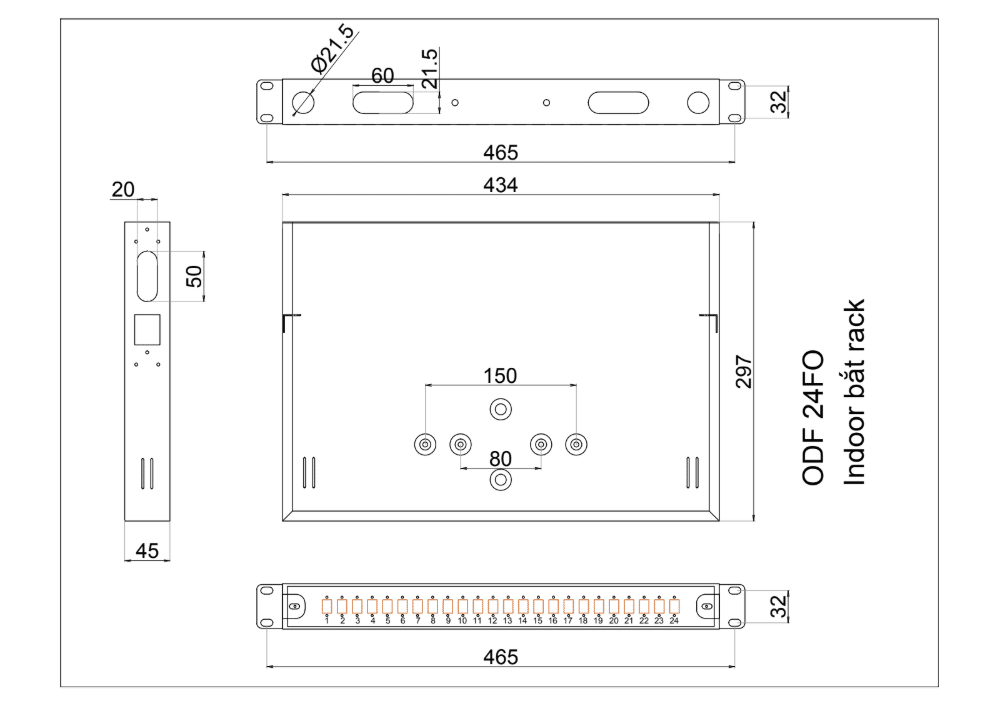

6. Sơ đồ kết nối hộp phối quang ODF

Sơ đồ giúp bạn hiểu rõ:

• Cáp quang đi vào ODF
• Hàn nối với pigtail
• Kết nối qua adapter
• Đi ra thiết bị mạng

Nắm được sơ đồ trước khi lắp sẽ tránh sai sót rất nhiều.

7. Hướng dẫn cách lắp đặt ODF chi tiết từng bước

Bước 1: Cố định ODF

• Gắn lên tường hoặc tủ rack
• Đảm bảo chắc chắn, không rung

Bước 2: Đưa cáp vào

• Luồn cáp qua lỗ chờ
• Cố định bằng kẹp giữ cáp

Lưu ý: Tránh kéo căng sợi

Bước 3: Hàn quang

• Tuốt sợi quang
• Hàn bằng máy hàn quang
• Bảo vệ bằng ống co nhiệt

Bước 4: Kết nối adapter

• Gắn đầu nối vào adapter
• Kết nối với dây nhảy quang

 Đảm bảo đúng chuẩn SC/APC hoặc SC/UPC

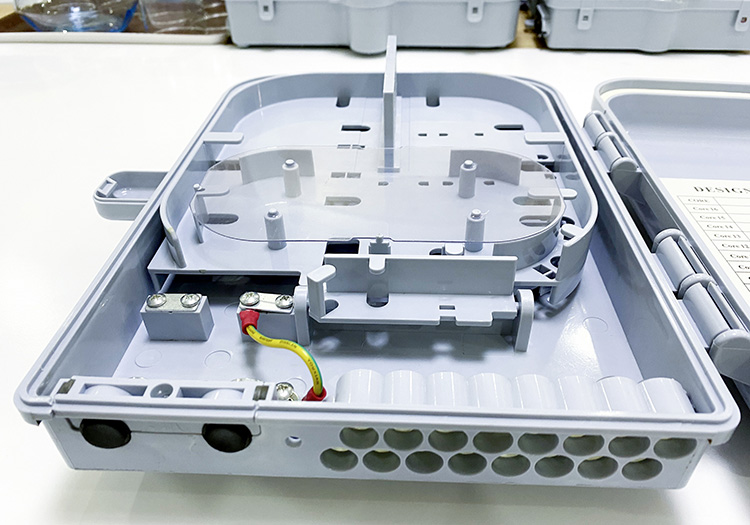

8. Những lỗi thường gặp khi lắp ODF

Gập sợi quang

• Hậu quả: Suy hao cao
• Cách tránh: Giữ bán kính cong đúng chuẩn

Sai chuẩn đầu nối (SC/APC – SC/UPC)

• Hậu quả: Không kết nối được
• Cách tránh: Kiểm tra trước khi lắp

Không đo suy hao sau khi hàn

• Hậu quả: Không phát hiện lỗi
• Cách tránh: Luôn test sau khi hàn

Bố trí dây lộn xộn

• Hậu quả: Khó bảo trì
• Cách tránh: Sắp xếp khoa học ngay từ đầu

Checklist lắp đặt ODF đúng chuẩn

• Không gập sợi quang
• Hàn đúng kỹ thuật
• Dùng đúng chuẩn connector
• Đánh dấu từng sợi rõ ràng
• Đo suy hao sau khi lắp
• Sắp xếp dây gọn gàng

9. FAQ – Câu hỏi thường gặp về ODF

Có cần kỹ thuật chuyên môn để lắp ODF không?

Có. Đặc biệt là bước hàn quang yêu cầu kỹ thuật và thiết bị chuyên dụng.

Lắp ODF có khó không?

Việc lắp đặt ODF không quá khó nếu có kinh nghiệm, nhưng với người mới nên có kỹ thuật hỗ trợ để tránh lỗi.

Có thể tự lắp ODF tại nhà không?

Có, nhưng chỉ phù hợp hệ thống nhỏ. Hệ lớn nên thuê kỹ thuật để tránh lỗi và đảm bảo ổn định.

ODF indoor và outdoor khác nhau như thế nào?

• Indoor: dùng trong nhà, không chống nước
• Outdoor: chống nước, chống bụi, chịu thời tiết

Gợi ý triển khai thực tế

Tùy theo quy mô hệ thống, bạn có thể lựa chọn loại ODF phù hợp:

• ODF 8FO → phù hợp hệ thống nhỏ (camera gia đình, văn phòng nhỏ)
• ODF 24FO outdoor → phù hợp hệ thống lớn, nhiều nhánh hoặc lắp đặt ngoài trời

👉 Chọn đúng ngay từ đầu sẽ giúp:

• Tiết kiệm chi phí nâng cấp
• Dễ mở rộng hệ thống về sau

Kết luận

ODF không phải lúc nào cũng cần, nhưng nếu bạn đã xác định đúng nhu cầu, việc áp dụng cách lắp đặt ODF đúng kỹ thuật sẽ giúp hệ thống hoạt động ổn định, dễ bảo trì và tiết kiệm chi phí lâu dài.

Hiểu rõ khi nào cần dùng ODF và triển khai đúng cách chính là yếu tố quyết định hiệu quả của toàn bộ hệ thống cáp quang.
