Máy móc cần thiết trong nhà máy sản xuất dây nhảy quang – Danh sách đầy đủ từ A–Z 2026

Dây Nhảy Quang

Vậy máy móc cần thiết trong nhà máy sản xuất dây nhảy quang gồm những gì? Chi phí đầu tư ra sao? Nên lựa chọn thiết bị như thế nào để tối ưu hiệu suất và đảm bảo chất lượng sản phẩm?

Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, đầy đủ và chuẩn SEO để bạn có thể sử dụng đăng tải trên website doanh nghiệp.

1. Tổng quan về dây nhảy quang và quy trình sản xuất

1.1. Dây nhảy quang là gì?

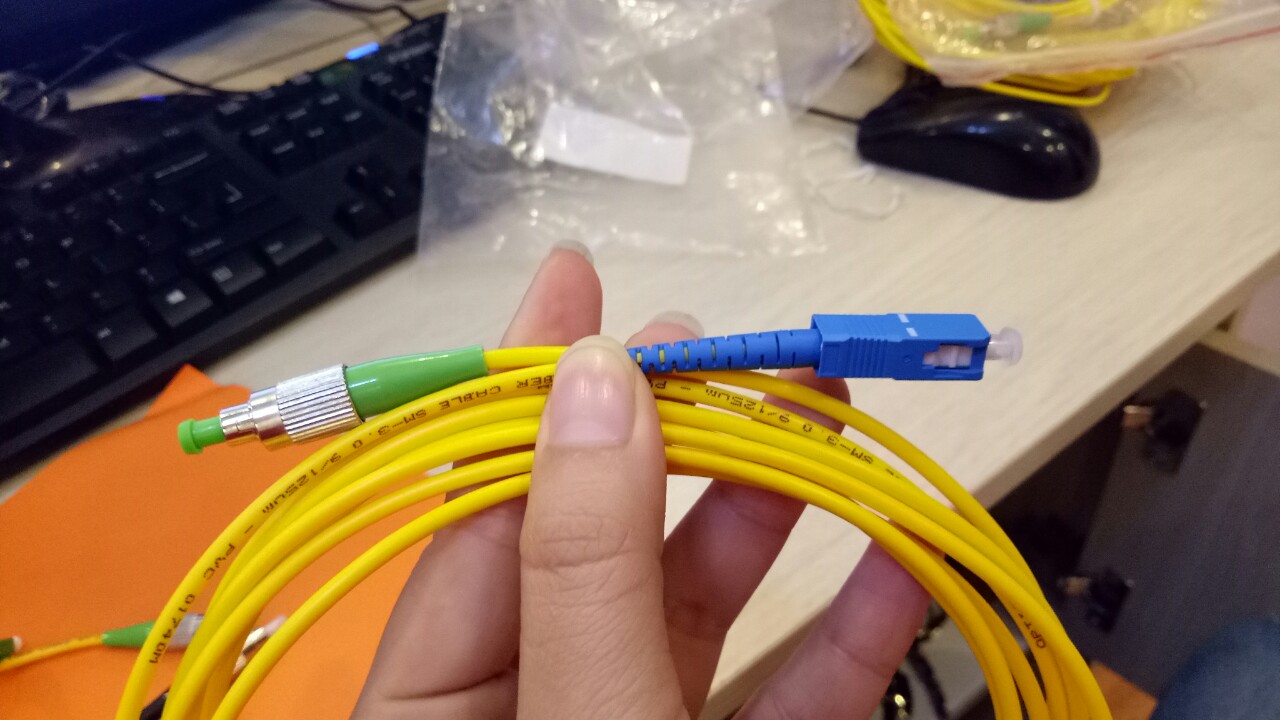

Dây nhảy quang (Patch Cord) là đoạn cáp quang có gắn sẵn đầu connector ở hai đầu, dùng để kết nối:

  • ODF với thiết bị mạng

  • Switch quang với converter

  • Tủ rack trong Data Center

  • Hệ thống FTTH

Các loại phổ biến:

  • SC – SC

  • LC – LC

  • FC – FC

  • ST – ST

  • Singlemode (SM)

  • Multimode (MM)

  • Simplex / Duplex

1.2. Quy trình sản xuất dây nhảy quang cơ bản

Một nhà máy sản xuất dây nhảy quang thường vận hành theo các bước:

  1. Cắt cáp theo chiều dài yêu cầu

  2. Tuốt vỏ cáp

  3. Cắt sợi quang chính xác

  4. Gắn connector

  5. Đánh bóng đầu ferrule

  6. Kiểm tra suy hao (Insertion Loss)

  7. Đo phản xạ (Return Loss)

  8. Đóng gói và kiểm định cuối

Mỗi công đoạn đều yêu cầu máy móc chuyên biệt để đảm bảo độ chính xác micron.

2. Nhóm máy cắt và xử lý sợi quang

2.1. Máy cắt sợi quang chính xác (Fiber Cleaver)

Đây là thiết bị quan trọng nhất trong dây chuyền.

Chức năng:

  • Cắt sợi quang vuông góc 90°

  • Đảm bảo mặt cắt phẳng, không mẻ

  • Giảm suy hao khi gắn connector

Các thương hiệu nổi tiếng trên thị trường:

  • Fujikura

  • Sumitomo Electric

  • INNO Instrument

Yêu cầu kỹ thuật:

  • Góc cắt sai lệch < 0.5°

  • Tuổi thọ lưỡi cắt cao

  • Tự động xoay lưỡi

2.2. Máy tuốt sợi quang (Fiber Stripper)

Máy này dùng để:

  • Loại bỏ lớp coating

  • Làm sạch lớp buffer

  • Chuẩn bị sợi cho quá trình gắn connector

Có hai loại:

  • Thủ công (cho xưởng nhỏ)

  • Tự động (cho nhà máy lớn)

3. Máy ép và gắn đầu connector

3.1. Máy ép đầu connector (Crimping Machine)

Chức năng:

  • Cố định đầu connector với sợi quang

  • Đảm bảo lực ép đồng đều

  • Tránh lỏng lẻo gây suy hao

Yêu cầu:

  • Lực ép chính xác

  • Không làm biến dạng ferrule

3.2. Máy gắn keo UV và sấy keo

Trong sản xuất dây nhảy quang truyền thống, keo epoxy được sử dụng để cố định sợi quang trong ferrule.

Quy trình:

  1. Bơm keo vào ferrule

  2. Gắn sợi quang

  3. Sấy nhiệt hoặc UV

Máy cần có:

  • Kiểm soát nhiệt độ chính xác

  • Thời gian sấy ổn định

  • Không làm biến dạng vỏ connector

4. Máy đánh bóng đầu connector (Polishing Machine)

Đây là thiết bị quyết định chất lượng cuối cùng.

4.1. Tại sao phải đánh bóng?

Bề mặt ferrule cần đạt:

  • Độ nhẵn cao

  • Không trầy xước

  • Không lõm

  • Đạt chuẩn PC, UPC hoặc APC

Nếu đánh bóng kém:

  • Suy hao cao

  • Phản xạ lớn

  • Ảnh hưởng toàn hệ thống

4.2. Các loại máy đánh bóng

  • Máy bán tự động

  • Máy tự động hoàn toàn

Thông số quan trọng:

  • Tốc độ quay ổn định

  • Áp lực đồng đều

  • Hỗ trợ nhiều chuẩn đầu nối

5. Máy kiểm tra chất lượng – Trái tim của nhà máy

Chất lượng dây nhảy quang không thể đánh giá bằng mắt thường. Cần thiết bị đo chuyên dụng.

5.1. Máy đo suy hao quang (Optical Power Meter + Light Source)

Chức năng:

  • Đo Insertion Loss (IL)

  • Kiểm tra khả năng truyền tín hiệu

Tiêu chuẩn:

  • SM ≤ 0.3 dB

  • MM ≤ 0.5 dB

5.2. Máy đo phản xạ quang (Return Loss Tester)

Đặc biệt quan trọng với đầu APC.

Tiêu chuẩn:

  • APC ≥ 60 dB

  • UPC ≥ 50 dB

5.3. Máy soi đầu connector (Fiber Microscope)

Phát hiện:

  • Bụi bẩn

  • Trầy xước

  • Lỗi tâm

Thiết bị cao cấp có thể tự động phân tích theo tiêu chuẩn IEC.

5.4. Máy đo OTDR

Được sử dụng để:

  • Kiểm tra toàn tuyến

  • Phát hiện lỗi suy hao bất thường

Các hãng phổ biến:

  • EXFO

  • VIAVI Solutions

6. Dây chuyền sản xuất tự động hóa caosản xuất dây nhảy quang

Với nhà máy quy mô lớn, có thể đầu tư:

6.1. Hệ thống sản xuất bán tự động

  • Tăng năng suất

  • Giảm sai số

  • Tiết kiệm nhân công

6.2. Robot lắp ráp connector

Được sử dụng trong các nhà máy lớn xuất khẩu sang châu Âu, Mỹ.

6.3. Hệ thống quản lý sản xuất (MES)

Giúp:

  • Truy xuất nguồn gốc

  • Theo dõi lô sản xuất

  • Kiểm soát chất lượng

7. Thiết bị phụ trợ không thể thiếu

Ngoài máy chính, nhà máy cần:

  • Máy in tem nhãn

  • Máy co nhiệt

  • Tủ chống tĩnh điện

  • Bàn thao tác ESD

  • Hệ thống hút bụi phòng sạch

  • Máy điều hòa kiểm soát nhiệt độ

Sản xuất dây nhảy quang yêu cầu môi trường sạch, ít bụi và độ ẩm ổn định.

8. Yêu cầu tiêu chuẩn quốc tế trong sản xuất

Để xuất khẩu, nhà máy cần tuân thủ:

  • ISO 9001

  • RoHS

  • CE

  • IEC

Đặc biệt khi cung cấp cho thị trường châu Âu và Mỹ.

9. Chi phí đầu tư nhà máy sản xuất dây nhảy quang

Chi phí phụ thuộc vào:

  • Quy mô sản xuất

  • Mức độ tự động hóa

  • Thị trường mục tiêu

Ước tính:

  • Xưởng nhỏ: vài tỷ VNĐ

  • Nhà máy trung bình: 10–30 tỷ VNĐ

  • Nhà máy lớn tự động hóa cao: > 50 tỷ VNĐ

10. Xu hướng công nghệ mới trong sản xuất dây nhảy quang

10.1. Sản xuất đầu nối MPO/MTP

Phục vụ Data Center tốc độ cao 40G/100G/400G.

10.2. Kiểm tra tự động 100%

Tích hợp AI phát hiện lỗi bề mặt.

10.3. Tự động hóa hoàn toàn

Giảm phụ thuộc nhân công tay nghề cao.

11. Những sai lầm khi đầu tư máy móc sản xuất dây nhảy quangsản xuất dây nhảy quang

  • Chọn thiết bị giá rẻ, độ chính xác thấp

  • Không đầu tư máy đo chất lượng

  • Không xây dựng phòng sạch

  • Không đào tạo kỹ thuật viên

12. Lời khuyên khi xây dựng nhà máy sản xuất dây nhảy quang

✔ Đầu tư thiết bị kiểm tra chất lượng trước
✔ Lựa chọn thương hiệu uy tín
✔ Thiết kế layout tối ưu
✔ Chuẩn hóa quy trình ngay từ đầu
✔ Xây dựng hệ thống QA/QC bài bản

13. Kết luận

Việc đầu tư máy móc cần thiết trong nhà máy sản xuất dây nhảy quang không chỉ đơn thuần là mua thiết bị, mà là xây dựng một hệ thống sản xuất chính xác cao, kiểm soát chất lượng nghiêm ngặt và sẵn sàng đáp ứng tiêu chuẩn quốc tế.

Trong bối cảnh thị trường viễn thông và Data Center phát triển mạnh, doanh nghiệp nào đầu tư bài bản ngay từ đầu sẽ có lợi thế cạnh tranh lớn về:

  • Chất lượng sản phẩm sản xuất dây nhảy quang

  • Khả năng xuất khẩu sản xuất dây nhảy quang

  • Uy tín thương hiệu

  • Tối ưu chi phí dài hạn

Nếu bạn đang có kế hoạch xây dựng hoặc mở rộng nhà máy sản xuất dây nhảy quang, việc lập danh sách máy móc đầy đủ, chuẩn kỹ thuật và phù hợp quy mô là bước đi quan trọng quyết định thành công.
