Bấm dây mạng 4 lõi là gì? Hướng dẫn chi tiết cấu tạo, cách bấm và ứng dụng thực tế

Bấm dây mạng 4 lõi là phương pháp đấu nối cáp mạng Ethernet chỉ sử dụng 4 sợi dẫn thay vì đầy đủ 8 sợi như chuẩn mạng LAN thông dụng hiện nay. Đây là cách làm phổ biến trong các hệ thống mạng cơ bản, mạng gia đình, camera IP hoặc các công trình cũ có hạ tầng dây mạng giới hạn.

Trên thực tế, bấm dây mạng 4 lõi vẫn đáp ứng tốt nhu cầu truyền dữ liệu ở mức 10/100Mbps nếu được thực hiện đúng kỹ thuật. Tuy nhiên, để tránh hiểu sai, bấm nhầm chuẩn hoặc sử dụng không đúng mục đích, người thi công cần nắm rõ bản chất, cấu tạo và những giới hạn kỹ thuật của phương pháp này.

Bản chất kỹ thuật và cấu tạo của bấm dây mạng 4 lõi



Bấm dây mạng 4 lõi là gì và hoạt động ra sao

Bấm dây mạng 4 lõi là cách đấu dây Ethernet trong đó chỉ sử dụng 2 cặp dây xoắn để truyền và nhận dữ liệu. Theo chuẩn Ethernet 10Base-T và 100Base-TX, việc truyền tín hiệu chỉ cần 2 cặp dây, tương ứng với 4 lõi đồng.

Chính vì vậy, trong các hệ thống không yêu cầu tốc độ cao, bấm dây mạng 4 lõi vẫn đảm bảo thiết bị hoạt động ổn định, truy cập internet bình thường và không gây lỗi kết nối nếu bấm đúng chuẩn.

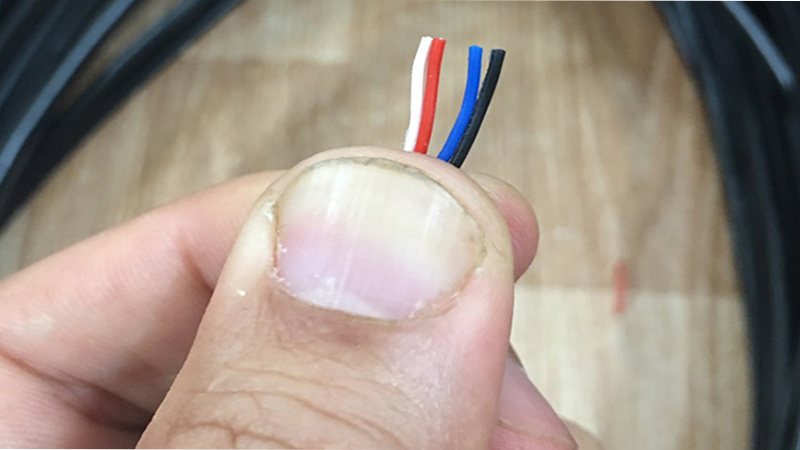

Các lõi dây được sử dụng khi bấm 4 lõi

Trong dây mạng LAN tiêu chuẩn có 8 lõi, chia thành 4 cặp xoắn màu. Khi bấm dây mạng 4 lõi, người ta thường chọn 2 cặp quan trọng nhất, đó là:

• Trắng cam – cam
• Trắng xanh lá – xanh lá

Hai cặp này đảm nhiệm chức năng truyền (TX) và nhận (RX) tín hiệu dữ liệu. Các lõi còn lại không tham gia vào quá trình truyền dữ liệu trong chuẩn 100Mbps.

Cấu tạo cổng RJ45 liên quan đến bấm dây mạng 4 lõi

Cổng RJ45 có tổng cộng 8 chân tiếp xúc kim loại, được đánh số từ 1 đến 8. Khi bấm dây mạng 4 lõi, chỉ có 4 chân được sử dụng, phổ biến nhất là:

• Chân 1 và 2: truyền dữ liệu
• Chân 3 và 6: nhận dữ liệu

Việc đưa đúng lõi dây vào đúng chân tiếp xúc là yếu tố quan trọng nhất quyết định thành công khi bấm dây mạng 4 lõi.

Hướng dẫn bấm dây mạng 4 lõi đúng kỹ thuật

Chuẩn màu phổ biến khi bấm dây mạng 4 lõi

Chuẩn màu được sử dụng nhiều nhất hiện nay là T568B rút gọn, vì phù hợp với đa số thiết bị mạng dân dụng. Theo chuẩn này, thứ tự dây từ trái sang phải khi nhìn vào đầu RJ45 là:

• Trắng cam
• Cam
• Trắng xanh lá
• Xanh lá

Các lõi còn lại không đưa vào đầu bấm. Cả hai đầu dây phải bấm giống hệt nhau để đảm bảo truyền thẳng tín hiệu.

Các bước bấm dây mạng 4 lõi chi tiết

Đầu tiên, dùng kìm tuốt để bóc lớp vỏ ngoài của dây mạng, độ dài khoảng 2–3cm. Cần thao tác cẩn thận để không làm xước lõi đồng bên trong.

Tiếp theo, chọn đúng 4 lõi cần sử dụng, duỗi thẳng từng sợi và sắp xếp theo đúng thứ tự màu. Sau khi căn chỉnh, cắt đều đầu dây để các lõi có chiều dài bằng nhau.

Sau đó, đưa dây vào đầu RJ45 sao cho mỗi lõi chạm sát đến chân tiếp xúc kim loại. Cuối cùng, dùng kìm bấm mạng để cố định đầu RJ45. Khi hoàn tất, nên dùng thiết bị test mạng để kiểm tra lại tín hiệu.

Những lỗi thường gặp khi bấm dây mạng 4 lõi

Một lỗi phổ biến là đảo thứ tự màu dây, khiến thiết bị không nhận mạng hoặc chập chờn. Ngoài ra, việc không đẩy dây chạm sát chân đồng trong đầu RJ45 cũng gây mất tín hiệu.

Một số trường hợp khác xuất phát từ việc dùng đầu RJ45 kém chất lượng, chân tiếp xúc không xuyên qua lớp vỏ dây, làm cho việc bấm dây mạng 4 lõi không đạt hiệu quả mong muốn.

Ứng dụng thực tế và lưu ý khi sử dụng bấm dây mạng 4 lõi

Khi nào nên sử dụng bấm dây mạng 4 lõi

Bấm dây mạng 4 lõi phù hợp cho các hệ thống mạng gia đình, hệ thống camera IP, máy chấm công, máy in mạng, Android TV Box hoặc các thiết bị IoT cơ bản.

Trong nhiều công trình cũ, dây mạng âm tường chỉ có 4 lõi, nên bấm dây mạng 4 lõi là giải pháp tối ưu để tận dụng hạ tầng sẵn có mà không cần đi lại dây mới, giúp tiết kiệm chi phí đáng kể.

Khi nào không nên bấm dây mạng 4 lõi

Không nên sử dụng bấm dây mạng 4 lõi cho các hệ thống yêu cầu tốc độ cao như mạng Gigabit, server, NAS hoặc văn phòng đông người dùng. Khi đó, việc thiếu 4 lõi còn lại sẽ giới hạn băng thông và dễ gây nghẽn mạng.

Ngoài ra, các hệ thống PoE công suất cao cũng không phù hợp với kiểu bấm này do cần đủ cặp dây để cấp nguồn ổn định cho thiết bị.

Lưu ý quan trọng trong thi công và bảo trì

Khi thi công bấm dây mạng 4 lõi, nên đánh dấu rõ các tuyến dây sử dụng chuẩn 4 lõi để tránh nhầm lẫn khi nâng cấp hệ thống lên Gigabit trong tương lai.

Bên cạnh đó, cần kiểm tra định kỳ các đầu bấm vì chỉ sử dụng một phần chân RJ45, nếu tiếp xúc kém sẽ rất dễ gây hiện tượng mất mạng ngắt quãng.
