Hộp phối quang ODF là gì? Cấu tạo, phân loại & cách chọn (2026)
Hộp phối quang ODF là gì? Đây là thiết bị không thể thiếu trong các hệ thống cáp quang hiện đại, giúp quản lý, bảo vệ và phân phối tín hiệu một cách ổn định. Việc hiểu rõ cấu tạo, phân loại và cách chọn hộp phối quang ODF phù hợp sẽ giúp bạn tránh sai lầm, giảm chi phí và dễ dàng mở rộng hệ thống trong tương lai.
1. Hộp phối quang ODF là gì và dùng để làm gì?
Hộp phối quang ODF là thiết bị dùng để quản lý, bảo vệ và phân phối các sợi cáp quang trong hệ thống mạng. Thiết bị này giúp tập trung các mối hàn và điểm kết nối quang về một vị trí cố định, từ đó giúp hệ thống gọn gàng, dễ kiểm soát và thuận tiện khi bảo trì.
Trong thực tế, hộp phối quang ODF được sử dụng để:
- Kết nối các tuyến cáp quang trong hệ thống
- Bảo vệ mối hàn khỏi tác động bên ngoài
- Giảm suy hao tín hiệu do uốn cong hoặc lắp đặt sai
- Hỗ trợ mở rộng hệ thống khi cần nâng cấp
Nhờ đó, ODF trở thành thiết bị không thể thiếu trong các hệ thống FTTH, camera IP, doanh nghiệp và trung tâm dữ liệu.
2. Vai trò của hộp phối quang ODF trong hệ thống mạng quang
Trong một hệ thống cáp quang, ODF không chỉ là điểm kết nối mà còn là trung tâm quản lý toàn bộ luồng tín hiệu.
👉 Xem chi tiết: Vai trò của ODF trong hệ thống cáp quang
Quản lý kết nối
ODF giúp tập trung toàn bộ điểm kết nối quang về một vị trí cố định, giúp kỹ thuật viên dễ dàng kiểm tra, thay đổi hoặc mở rộng hệ thống khi cần.
Bảo vệ mối hàn
Các mối hàn quang được cố định trong khay chuyên dụng, tránh tác động cơ học, hạn chế gãy gập sợi quang.
Giảm suy hao tín hiệu
Khi được bố trí đúng chuẩn, ODF giúp hạn chế gập, uốn hoặc kéo căng sợi quang, từ đó giảm suy hao và tăng độ ổn định đường truyền.
Tối ưu vận hành
Hệ thống có ODF sẽ dễ bảo trì, dễ nâng cấp và giảm thiểu rủi ro trong quá trình vận hành dài hạn.

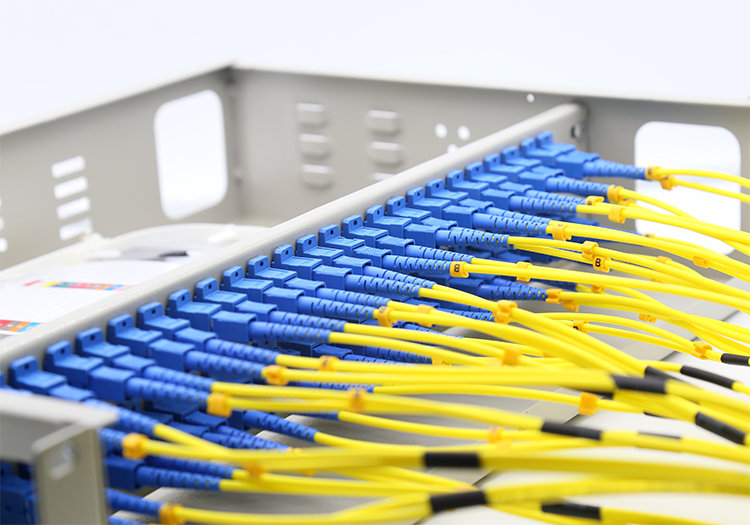

3. Cấu tạo của hộp phối quang ODF gồm những gì?
ODF có cấu trúc không phức tạp nhưng mỗi thành phần đều ảnh hưởng trực tiếp đến độ ổn định của hệ thống.
Các thành phần chính trong hộp phối quang ODF:
Khay hàn quang
Là nơi cố định và bảo vệ các mối hàn giữa sợi quang chính và dây pigtail, đảm bảo không bị gập hoặc đứt gãy.
Adapter quang
Là cổng kết nối trung gian giữa dây nhảy quang và hệ thống cáp, giúp tín hiệu truyền ổn định và dễ dàng tháo lắp.
Dây nhảy quang (Patch cord)
Dùng để kết nối từ ODF đến các thiết bị mạng như switch hoặc converter quang.
Vỏ bảo vệ
Thường làm bằng kim loại hoặc nhựa cứng, giúp bảo vệ toàn bộ hệ thống bên trong khỏi bụi, nước và va đập.
4. Phân loại hộp phối quang ODF phổ biến
Các loại ODF được phân chia dựa trên môi trường, cách lắp đặt và quy mô hệ thống:
| Tiêu chí | Loại | Đặc điểm | Khi sử dụng |
| Môi trường | Indoor | Lắp trong nhà | Văn phòng, phòng server |
| Môi trường | Outdoor | Chống nước, bụi | Ngoài trời, cột điện |
| Lắp đặt | Treo tường | Nhỏ gọn | Hệ thống quy mô nhỏ |
| Lắp đặt | Rack | Gắn tủ rack | Data center, hệ lớn |
| Số core | 4FO – 144FO | Linh hoạt | Tùy nhu cầu triển khai |
Chọn đúng loại ODF ngay từ đầu sẽ giúp giảm chi phí nâng cấp và tránh thay thế sau này.
5. Ứng dụng thực tế của ODF
ODF thường xuất hiện trong các hệ thống yêu cầu quản lý kết nối tập trung và ổn định:
- FTTH: triển khai internet cho hộ gia đình
- Camera IP: truyền tín hiệu xa, ổn định
- Doanh nghiệp: kết nối nội bộ nhiều tầng
- Data center: quản lý số lượng lớn kết nối quang
👉 Xem thêm: Khi nào nên dùng ODF
6. Cách chọn hộp phối quang ODF phù hợp
Việc lựa chọn ODF nên dựa trên nhu cầu thực tế thay vì chỉ nhìn vào giá hoặc thông số cơ bản.
👉 Xem hướng dẫn chi tiết: Cách chọn hộp phối quang ODF phù hợp
Chọn theo số core (FO)
- Hệ nhỏ (2 – 8 sợi): chọn ODF 4FO hoặc 8FO
- Hệ trung bình: 12FO – 24FO
- Hệ lớn: 48FO trở lên
👉 Luôn dự phòng thêm 20 – 30% để mở rộng
Chọn theo môi trường
- Trong nhà → ODF indoor
- Ngoài trời → ODF outdoor chống nước, chống bụi
Chọn theo mô hình hệ thống
- Camera → ODF treo tường nhỏ gọn
- Doanh nghiệp → ODF rack
- Data center → ODF dung lượng lớn
Sai lầm phổ biến khi chọn ODF
- Chọn vừa đủ core → nhanh thiếu
- Dùng sai môi trường → giảm tuổi thọ thiết bị
- Không tính mở rộng → phát sinh chi phí
- Không sử dụng ODF → hệ thống rối, khó quản lý
Tóm tắt nhanh cho người mới
- ODF là thiết bị quản lý và phân phối cáp quang
- Giúp bảo vệ mối hàn và ổn định tín hiệu
- Có nhiều loại: indoor, outdoor, rack, treo tường
- Chọn theo số sợi, môi trường và quy mô hệ thống
- Luôn dự phòng để tránh phải nâng cấp sớm
7. Câu hỏi thường gặp (FAQ) về hộp phối quang ODF
Hộp phối quang ODF có ảnh hưởng đến tốc độ mạng không?
Không trực tiếp, nhưng nếu lắp đặt sai hoặc bố trí kém có thể gây suy hao và làm giảm chất lượng tín hiệu.
Hộp phối quang ODF khác gì tủ rack?
ODF là thiết bị bên trong dùng để quản lý cáp quang, còn tủ rack là nơi chứa nhiều thiết bị (bao gồm cả ODF).
ODF 8FO dùng khi nào?
Phù hợp cho hệ thống nhỏ như camera, mạng nội bộ quy mô nhỏ hoặc FTTH ít điểm kết nối.
Kết luận
Hộp phối quang ODF là gì và nên chọn loại nào phù hợp với hệ thống của bạn? Việc nắm rõ cấu tạo, phân loại và nguyên tắc lựa chọn hộp phối quang ODF sẽ giúp bạn tránh sai lầm, tối ưu hiệu suất mạng và dễ dàng mở rộng khi cần nâng cấp hạ tầng.
